A veces, los sistemas de alimentación de reserva requieren la conexión OR de las baterías. Por ejemplo, para que el sistema funcione mientras la batería principal está descargada. Cuando las corrientes son bajas, esto se consigue fácilmente con un simple diodo. Sin embargo, cuando las corrientes son más importantes, la disipación de potencia en un diodo aumenta rápidamente hasta niveles inaceptables debido a la inevitable tensión directa del diodo. Por no hablar de que esta tensión directa desperdicia entre el 5 y el 10 por ciento de la potencia disponible (de una batería de 12 V).

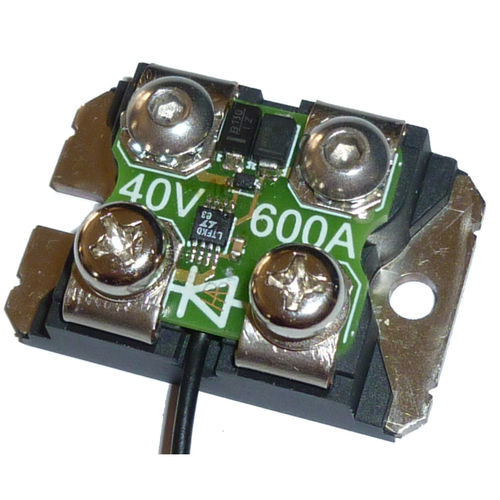

Por este motivo, se diseñó este bloque de diodos activo "ideal". El diodo se sustituye por un mosfet de alta corriente. Sin tensión de trabajo, este mosfet se comporta como un diodo normal. Tras aplicar tensión, se activa el controlador del mosfet. El driver activa el mosfet y regula la tensión directa a 30 mV (30 veces menos que un diodo normal típico), o a la tensión más baja que se pueda alcanzar teniendo en cuenta la corriente absorbida y la resistencia Rds del mosfet. Esta resistencia provoca una tensión directa de aproximadamente 1 mV por amperio.
Rendimiento:
Para poner esto en contexto, los cables de 16mm² y sus terminales en la configuración de prueba de 60A causan una caída de tensión de 85 y 95mV respectivamente La caída de tensión a través del diodo, medida en los tornillos de los terminales fue de 73mV.
Especificaciones:
Tensión inversa 40V
Corriente nominal 600A
Encapsulado SOT-227 (tamaño 25x38mm)
Terminales de tornillo M4 aptos para terminales de anillo de 4mm y 5mm
Aislamiento eléctrico a base metálica 2500VAC, 1 minuto
Resistencia térmica de unión a la carcasa metálica (RθJC) 0,21°C/W () *
Resistencia térmica de unión a ambiente (RθJA) ~20°C/W () *
Temperatura máxima de unión 175°C
Tensión mínima de trabajo 8VDC
Resistencia de la fuente de drenaje (Rds) 0,001Ω
---
