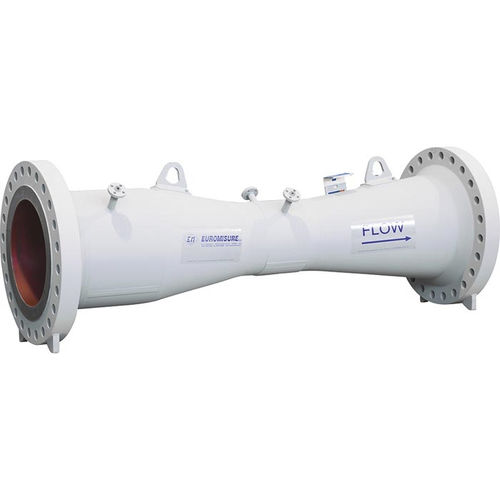

Tubo de Venturi FLC-VT series

Centrales energéticas Extracción y refinación de petróleo Tratamiento y distribución del agua Procesamiento y transporte de gas Química y petroquímica Características del Tubo Venturi Aptos para medición de caudal de líquidos, gases y vapor de agua Exactitud ≤ ±0,5 % del caudal efectivo Repetibilidad de la medición 0,1 % Pérdida mínima de presión en la familia de los elementos de flujo primarios Calibración previa a petición de cliente Descripción del Tubo Venturi Elevada recuperación de presión y bajos requerimientos a tramos de entrada y salida Los tubos Venturi son fiables, fáciles de manipular y requieren escaso mantenimiento. Los tubos Venturi son especialmente aptos para la medición de líquidos limpios y gases. La principal ventaja de un tubo Venturi con respecto a otros caudalímetros de presión diferencial radica en la mayor recuperación de presión y en las exigencias más bajas a los tramos de entrada y salida. El tubo Venturi tiene en la entrada una boquilla cónica, lo que acelera el medio. La salida es una zona de difusión gradualmente ensanchada que posibilita una elevada recuperación de presión. El Tubo Venturi es óptimo para aplicaciones de bajo caudal, ya que la mayor parte de la presión se recupera. Debido a la baja pérdida de presión se minimizan los costes de bombeo. Un Tubo Venturi se fabrica, en función de su diámetro, con chapas laminadas o mediante la mecanización de barras o piezas forjadas con diversas materiales para longitudes de 50 ... 1.200 mm. Básicamente se ofrecen dos versiones. El Tubo Venturi de chapa soldada, modelo FLC-VT-WS,
