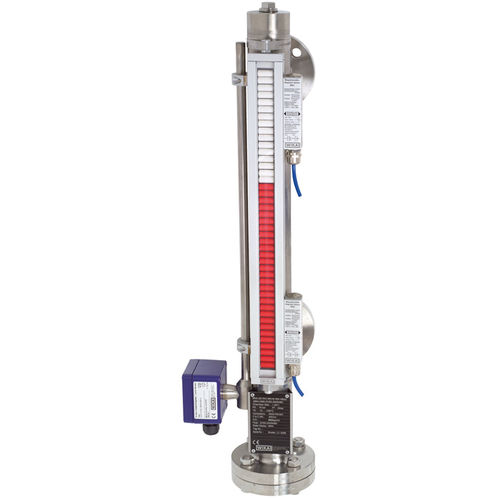

Indicador de nivel de líquidos BNA

de derivaciónmagnéticode flotador

Medición en continuo de niveles sin fuente de alimentación Indicación de nivel proporcional a la altura Aplicaciones variadas con diseño individualizado y materiales resistentes a la corrosión Química y petroquímica, extracción de petróleo y gas (on y offshore), industria naval, maquinaria, instalaciones de transformación de energía, plantas energéticas Tratamiento de agua de proceso y agua potable, industria de bebidas y alimentos, industria farmacéutica Características Soluciones adaptadas al sistema y al proceso Límites de aplicación: - Temperatura operativa: T = -196 ... +450 °C - Presión de servicio: P = Vacío hasta 400 bar - Densidad límite: ρ ≥ 340 kg/m3 Gran variedad de conexiones a proceso y materiales Opción de montar transmisores de nivel e interruptores magnéticos Ejecuciones con protección antiexplosiva Descripción El indicador magnético tipo Bypass modelo BNA se compone de una cámara bypass que se monta lateralmente a un depósito mediante 2 conexiones a proceso (bridadas, roscadas o soldadas) según el principio de vasos comunicantes. Gracias a esta disposición, el nivel de la cámara bypass se corresponde al nivel en el depósito. El flotador utilizado en la cámara bypass cuenta con un sistema de imán permanente que transmite el nivel del líquido sin contacto alguno al indicador magnético montado en el exterior de la cámara bypass. En este se encuentran, separados 10 mm entre sí, rodillos de plástico o banderolas de acero inoxidable bicolor con barras magnéticas.
