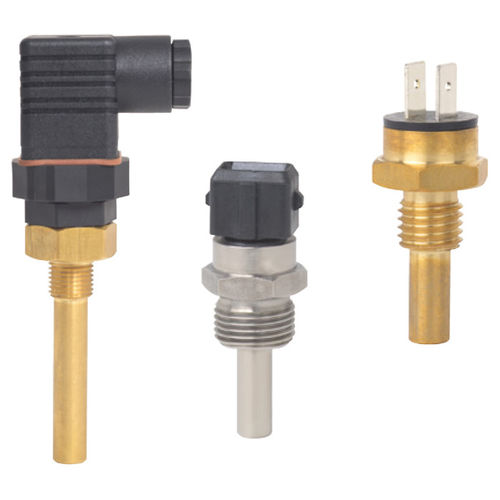

Conmutador térmico bimetálico TFS35

para calefacción y refrigeración

Hidráulica móvil Maquinaria Compresores Motores Circuitos de refrigeración y de calefacción Características del termostato bimetálico Temperatura de conmutación ajustada de forma fija Reinicio automático Sin alimentación adicional de corriente Descripción del termostato bimetálico Los termostatos bimetálicos se utilizan en la industria sobre todo para la limitación de temperatura. Controlan la temperatura de máquinas y dispositivos, y en caso de sobrecalentamiento desactivan la máquina o encienden un ventilador para refrigerar el equipo. Funcionamiento La base de los termostatos bimetálicos WIKA, tipo TFS35, constituyen bimetales. El registro de la temperatura se efectúa mediante un disco bimetálico, que conmuta abruptamente al alcanzarse la temperatura nominal de conmutación (NST). Una vez enfriado a la temperatura de reposición (RST), el conmutador retorna a su estado inicial. Como el disco bimetálico de termostatos bimetálicos tipo TFS35 no está sometido a una tensión eléctrica, no hay el riesgo de formación de arco eléctrico. Debido al elevado auto calentamiento, existe un riesgo de conmutación prematura con los discos bimetálicos. La temperatura de reposición típica es de aprox. 15 ... 40 K por debajo de la temperatura de conmutación. Contactos Los termostatos bimetálicos tipo TFS35 se pueden entregar en dos versiones de contacto. Un contacto normalente cerrado (NC = Normally Closed) abre un circuito eléctrico y desconecta la maquinaria. Un contacto normalmente abierto (NO = Normally Open) cierra el circuito eléctrico cuando se alcanza la temperatura de conmutación, por ejemplo para conectar un ventilador o una lámpara indicadora.
