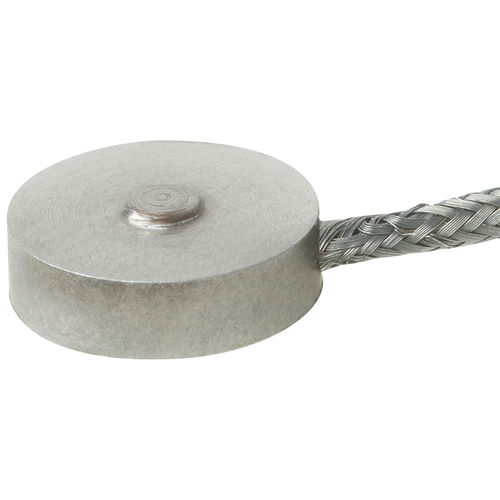

Transductor de fuerza de compresión F1222

de tipo botónde dimensiones reducidasen miniatura

Ingeniería de instalaciones industriales Equipos de medición y control Bancos de pruebas Control de la fuerza de prensado y de la fuerza de unión Características Fácil entrada de la fuerza, fácil instalación Dimensiones compactas y pequeñas, altura de montaje reducida Protección IP65 Error de linealidad relativa 1 % Fnom Descripción Los transductores de fuerza de compresión en miniatura son óptimos para su instalación en espacios limitados. En función de la fuerza nominal, tienen una altura de 3 mm a 7 mm y pesan de 1 g a 10 g (9 g a 18 g incluyendo el cable). Se utilizan para determinar las fuerzas de compresión en una amplia gama de aplicaciones y son adecuados para tareas de medición estáticas y dinámicas, por ejemplo, en laboratorios y en el campo de pruebas. La calota esférica (botón de aplicación de carga esférica) permite una entrada de fuerza muy sencilla. La posición de montaje habitual del transductor de fuerza es horizontal o vertical. La fijación se realiza, por ejemplo, con un adhesivo o con silicona. El transductor de fuerza de compresión es a prueba de salpicaduras y funciona de forma fiable incluso en condiciones de funcionamiento extremas. Estos transductores de fuerza en miniatura con protección IP65 están disponibles con cargas nominales de 0,5 N hasta 5 kN y se fabrican en acero inoxidable y, opcionalmente, con una conexión eléctrica. Se ofrecen versiones con rangos de medición desde 0... 0,5 N a 0 .... 5.000 N son posibles. Los transductores de fuerza de compresión de la serie F1222 se utilizan, por ejemplo, en máquinas de embalaje de medicamentos en la industria farmacéutica.
