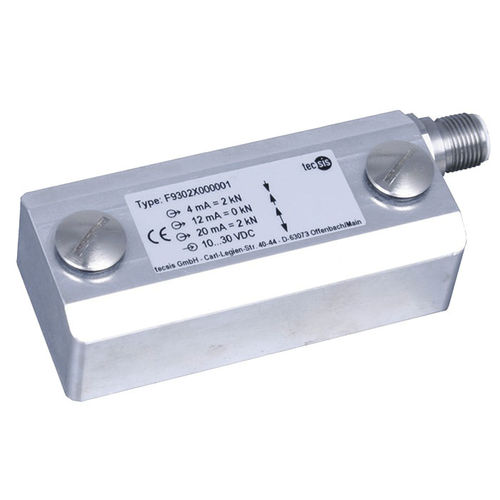

Galga extensiométrica de cizallamiento de capa fina F9302

Máquinas de moldeo por inyección Máquinas de impresión, prensas y calandrias Andamios de acero y tanques Vehículos especiales Máquinas de construcción Características del extensómetro Amplificador integrado Buena estabilidad a largo plazo, alta resistencia a golpes y vibraciones Buena reproducibilidad Montaje posterior, fácil de instalar Para aplicaciones extremas en exteriores (IP67, IP69K opcional) Descripción del extensómetro El extensómetro es óptimo para aplicaciones que requieren medir la deformación causada por fuerzas externas en un componente existente. Basta con roscar el instrumento a dicho componente y tras su ajuste el instrumento funciona como transductor de fuerza. El extensómetro es adecuado para estructuras donde el estiramiento varía entre en un rango de máximo ≤ 1,0 ‰. El montaje sobre un área en la que se produce el estiramiento relevante se efectúa mediante dos tornillos. El transmisor está equipado con un amplificador. La exactitud general depende de la posición de la instalación y alcanza valores por encima de 2% de la escala. La pieza central del extensómetro es un sensor de película fina con compensación de temperatura de 7 mm que ocupa un mínimo de espacio.Un circuito de puente de Wheatstone con compensación de temperatura se implementa en los espacios más estrechos. El sensor de fuerza cumple con la norma EN 61326 para compatibilidad electromagnética (EMC). El amplificador programable digitalmente permite ajustes de fábrica a condiciones especiales de aplicación. Si desea, suministramos una versión del extensómetro con conmutación del rango de medición.
