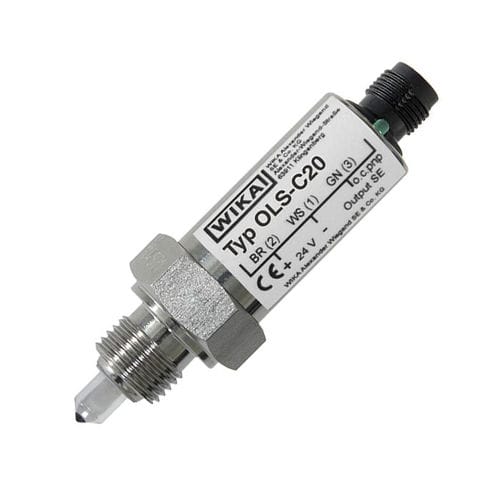

Interruptor de nivel optoelectrónico OLS-C20

para líquidosde vidriode acero inoxidable

Medición de nivel en medios líquidos Control de niveles y monitorización de niveles determinados Fábricantes de máquinaria Ingeniería de aguas residuales y medioambiental Características Diseño compacto, sin piezas móviles Posición de montaje variable Control óptico del estado de interrupción Descripción El interruptor de nivel optoelectrónico modelo OLS-C20 sirve para la detección de valores límite de líquidos. La medición se realiza en gran parte sin efectos de índice de refracción, color, densidad, constante dieléctrica y conductividad. También es posible medir volúmenes pequeños. El interruptor dispone de un LED infrarrojo y un fototransistor. La luz del LED está orientada hacia un prisma. Mientras la punta del sensor del prisma se encuentra en la fase gas, la luz dentro del prisma se refleja hacia el receptor. Cuando el líquido en el depósito sube y humedece aprox. 2/3 de la punta de cristal, el líquido interrumpe la radiación de la luz infrarroja por lo que solo llega una pequeña parte de la misma al receptor. La salida de transistor PNP-OC puede conectarse directamente a la entrada de una unidad de control o alimentar un relé externo. La salida es resistente a cortocircuitos y la corriente, el voltaje y la potencia están limitados. El estado de interrupción puede comprobarse directamente en el sensor (LED verde).
