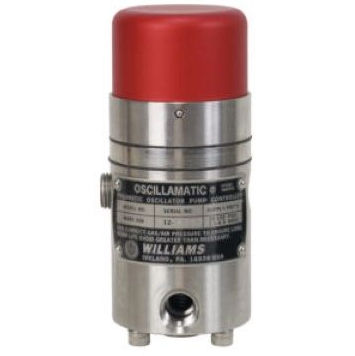

Controlador para bomba neumático MK-II

de dosificaciónde membranade aluminio

El controlador oscillamatico MK-II es un pulsador/temporizador neumático utilizado para operar la serie Williams de bombas de accionamiento neumático. El controlador, que consta de una cámara superior e inferior separadas por un carrete deslizante, utiliza un tubo capilar con una válvula de aguja para transferir el aire/gas de suministro de la cámara inferior a la superior. Aunque los reguladores difieren en sus juntas, MK-X utiliza juntas de copa en U y MK-II, MK-VII, MK XIIA utilizan juntas de diafragma, su funcionamiento es esencialmente el mismo. Cuando el carrete deslizante está en su posición más alta, un tapón piloto cierra un respiradero y mueve el suministro de aire/gas a la bomba o relé. En la posición más baja de la corredera, ocurre lo contrario; el tapón piloto impide que el aire/gas de alimentación entre en la bomba o el relé y abre el respiradero para que salga. A continuación, el carrete vuelve a su posición más alta y repite el ciclo. Características Acciona manualmente las bombas neumáticas Williams El diseño de diafragma elimina la necesidad de lubricación Utiliza diafragmas frente a copas en "U" para mayor fiabilidad construcción en acero inoxidable 316
