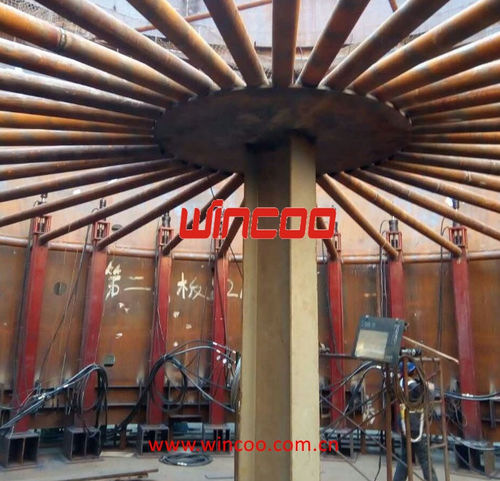

Sistema de elevación hidráulico

para depósito

Datos técnicos del sistema de elevación hidráulica de 12 t 1.estación de bombeo Presión máxima:25MPa - Potencia:11KW Flujo de aceite nominal:60L/min - Velocidad de rotación del motor:1470r/min capacidad del tanque de aceite: 360L - Temperatura del sistema: 20-60ºC precisión del filtro de aceite:20υm - Voltaje:220W Tipo de aceite del sistema: L-HM46# aceite hidráulico antidesgaste - Peso total: 360Kg Tamaño exterior (mm): 1100*750*1000 - 2.Jacks capacidad de elevación teórica: 125KN - Capacidad de elevación nominal: 120KN presión nominal del aceite:12MPa - Carrera hidráulica:100±0.5mm Capacidad de Glissade:≤5mm - peso:≤20Kg Tamaño de la instalación para arriba y abajo de Chuck: colocar 3 *14U agujero en la circunferencia de un círculo φ120 Tamaño (mm):160*160*490 - Varilla de elevación adecuada:φ30round acero(45#) - dispositivo de sujeción: mecanismo de tornillo - 3.Soporte de Jack Altura total:4460mm (será confirmada después del diseño) - Altura de la barra de elevación:3900mm Golpe de deslizamiento: 3630mm (será confirmado después del diseño) - distancia entre el soporte del lazo de expansión y el suelo: 310 mm Principio del sistema de gatos hidráulicos de 12t Principio del sistema de erección La breve descripción que sigue a continuación describe a grandes rasgos el procedimiento de trabajo. Puede ser modificado en ciertos detalles cuando sea necesario. Paso 1. El fondo del tanque - las placas se colocan en la base preparada y se sueldan juntas. Paso 2. Las vigas o celosías del techo se ensamblan y finalmente se unen al borde superior del anillo de la cáscara Paso 3. El equipo de elevación se instala en el tanque. Las placas del segundo anillo del casco (junto al anillo superior) se colocan fuera del primero.
