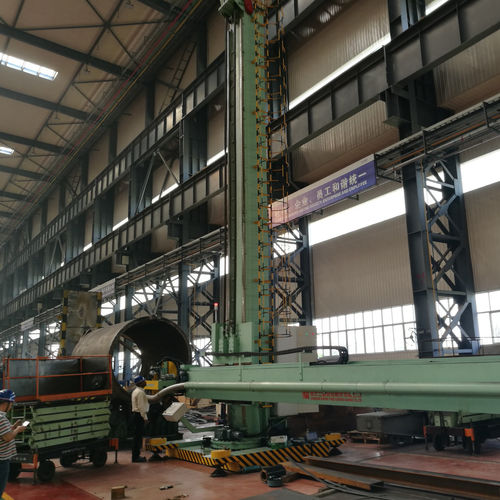

Rectificadora cilíndrica exterior 2M58ZSM7.5×6

cilíndrica interiorpara recipiente

1.Aplicación 2M58ZSM7.5×6 se utiliza para la costura circunferencial y longitudinal interna/externa, el rectificado de la costura de revestimiento y la gubia de la caldera, el recipiente a presión y los recipientes relacionados. 2.Configuraciones del sistema y datos técnicos (Por favor, consulte el siguiente cuadro y fotografías) 2.1. Configuraciones del sistema Consiste en un manipulador en cruz ZSM7.5×6, una rueda abrasiva multifuncional MW-1300 y un cabezal de cinta abrasiva, un sistema de eliminación de polvo SG*5.0, un sistema de control neumático y un sistema electrónico relacionado. 2.2. Principales datos técnicos. Tamaño adecuado de la pieza de trabajo SN - ARTÍCULO - DATOS 1 - Máximo de cada sección de presión / longitud de la placa - ≤4000mm 2 - OD del recipiente de presión - 800~6000mm 3 - Gubia mínima Diámetro interno (con sistema de eliminación de polvo) - 1800mm (Rectificado de la costura longitudinal interna de soldadura 2400mm) 4 - Rectificado mínimo Diámetro interno (con sistema de eliminación de polvo) - 1800mm (rectificado de la costura longitudinal interna 2400mm) 5 - Material de la pieza de trabajo adecuado - Acero de baja aleación, acero de alta aleación, acero inoxidable y acero al carbono Manipulador 1 - Altura mínima desde la cabeza de la trituradora y la gubia hasta el suelo - 900mm 2 - Altura de elevación de la viga lateral - 7500 mm 3 - Velocidad máxima de movimiento vertical (control de frecuencia) - 100~1000mm /min 4 - Recorrido del rayo lateral - 6000 mm 5 - Velocidad máxima de movimiento lateral (control de frecuencia) - 100~1000mm /min 6 - Rotación de la columna grado disponible - ±180° 7 - Velocidad de rotación de la columna - 12°/min 8 - Desviación del rayo lateral - 2.0mm/m
