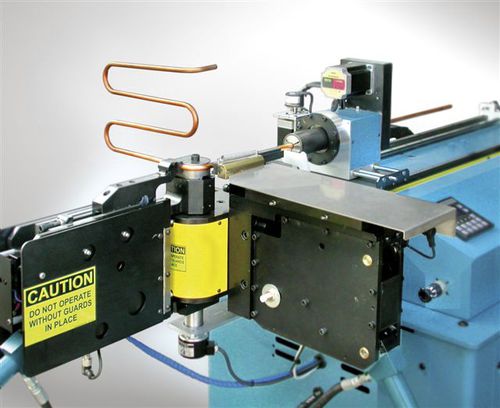

Máquina curvadora eléctrica RD20

de tubosCNC3 ejes

La línea de dobladoras de tubos de mandril eCNC de Winton está ahora disponible con un cabezal de doblado de serpentina opcional. El cabezal de doblado de bajo perfil proporciona el espacio libre necesario para doblar un perfil de serpentina.tanto el brazo oscilante que soporta la matriz de sujeción y la etapa de la matriz de presión están diseñados para permitir una curva de serpentina para despejar las matrices como las matrices se mueven dentro y fuera. El cabezal de curvado también incluye funciones de software para realizar curvados espalda con espalda (serpentina). La figura siguiente muestra la interfaz de la PC con una casilla de verificación que permite al controlador saber que se está programando un perfil de serpentina. Cuando la casilla "serpentina" está activada en la pantalla de la ventana de arriba, el controlador ajusta automáticamente las holguras necesarias para formar un perfil de serpentina. Todos los dobladores de tubo eCNC son todos los dobladores de tubo CNC de 3 ejes con la capacidad de hacer curvas de mandril. Otras opciones incluyen una interfaz de PC para la programación, un convertidor de archivos STEP para reducir los errores de programación, la alimentación de enganche, y XYZ a la conversión LRA. Curvado CNC de 3 ejes en bucle cerrado 3 dobladoras de tubos CNC disponibles para doblar tubos de 20, 30 y 50 mm de diámetro Porta-matriz de abrazadera desplegable para una mejor holgura de la pieza Mordaza de bloqueo sobre el centro y matriz de presión - sujeción robusta Extractor de mandriles opcional Interfaz de PC opcional con convertidor de archivos STEP - reduce el tiempo de programación Diseñada con componentes comunes
