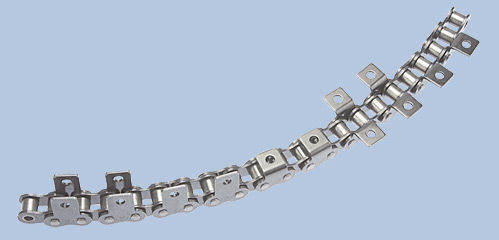

Cadena de giro lateral

de sujeción

La construcción de las cadenas de arco laterales es similar a las cadenas de rodillos según ISO 606. Sin embargo, a diferencia de las cadenas de rodillos, una modificación de la articulación de la cadena la hace adaptable a un espacio y a una curva determinados. La capacidad de flexión lateral de los eslabones de la cadena se consigue utilizando un pasador especialmente mecanizado o mediante mayores tolerancias entre pasador y casquillo. La holgura lateral entre los eslabones interiores y exteriores se ajusta en consecuencia. Dependiendo del diseño respectivo, las cadenas se pueden utilizar a partir de un radio de curva de 250 mm. Las cadenas de arco lateral se emplean normalmente en sistemas de transporte en los que, aparte de la flexibilidad habitual de las articulaciones, se requiere una capacidad de curvatura. Las cadenas de arco lateral con pasadores especialmente mecanizados se pueden equipar con todos los accesorios habituales y placas especiales. Sin embargo, debido a su diseño, tienen una superficie de rodamiento pequeña y, por lo tanto, sólo son adecuados para cargas más bajas que las cadenas de rodillos comparables. Para el diseño con mayores tolerancias, el diámetro del pasador se redujo en comparación con la cadena de rodillos correspondiente. El paso de los agujeros de la placa exterior se modificó en consecuencia. Los aditamentos pueden suministrarse como componentes adicionales individuales. El área del rodamiento es más pequeña que la de una cadena de rodillos comparable.
