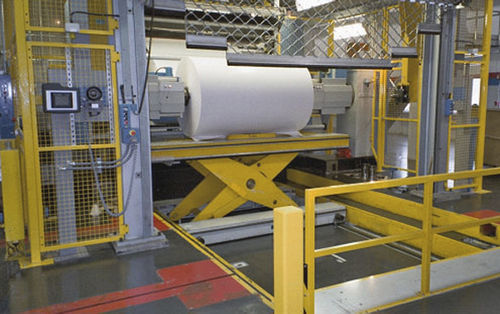

Sistema de carga y descarga para enrollador ARL

automático

Las prensas modernas del rotograbado con los rollos que pesan hasta 7 toneladas requieren la etapa de transferencia extremadamente exacta y estable con el dispositivo de elevación integrado. El nuevo, completamente preparado rollo llega la posición de espera directamente delante del reelstand. El ciclo automático para el cargamento es iniciado por la acción que empalma. En un primer paso la base o el rollo más allá-usado se toma directamente del brazo del reelstand mediante una abrazadera de la base del monorrail. El nuevo rollo se coloca en el medio de la etapa de transferencia. Después la plataforma viaja al eje de pre-centro y levanta el rollo. Una fotocélula en el dispositivo de pre-centro para la elevación. Ahora la función de centro del brazo comienza. Los conos centrales se insertan síncrono en la base. Las desviaciones de la altura son corregidas por el ajuste de altura fino. El ajuste de altura fino también permite la igualación de las diferencias de la altura a la izquierda e a la derecha. El carril integrado de la matanza permite la alineación lateral exacta del rollo. Una vez que se alinea el rollo, se bloquea la posición, la etapa de transferencia corre a la posición de la carga y transfiere el rollo al reelstand.
