Módulo de precentrado CE-ARL

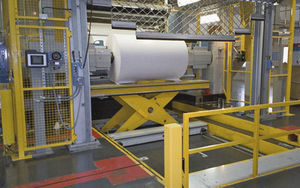

Hoy en día, la carga de rollos pesados en las prensas de huecograbado está totalmente automatizada. El uso de este pre-centrado ha demostrado ser indispensable para lograr esto. El rollo de papel con empalme preparado llega a la fase de transferencia mediante el sistema MecaRoll. Para la acción de carga, la etapa de transferencia se desplaza hasta el eje del dispositivo de centrado y eleva el rodillo hasta que las fotocélulas detectan el centro del rodillo. Ahora comienza la acción de centrado real. Los 2 brazos de centrado con los conos de centrado se insertan en el núcleo del rollo. Las desviaciones laterales del rodillo se compensan mediante el carril giratorio de fácil desplazamiento; las desviaciones de altura se detectan mediante el transductor lineal y se corrigen independientemente a izquierda y derecha mediante el sistema hidráulico de ajuste fino de la altura. En el transcurso de esta acción, el rodillo se centra con precisión y el ancho del rodillo se compara con el valor nominal preestablecido. Después de esta acción, la posición del rodillo se asegura mediante abrazaderas neumáticas, el brazo de centrado se retrae y el rodillo se introduce para el proceso de carga en el portabobinas. La precisión alcanzable con este pre-centrado es del orden de +/- 0,5 mm con referencia a los mandriles del portabobinas.
