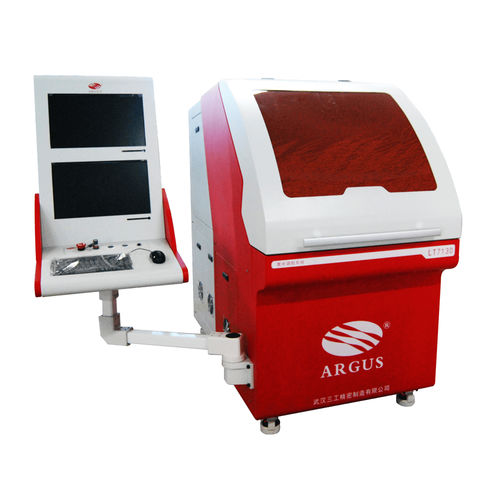

Máquina de ajuste láser

1. - Sistema de láser Ventaja: Estructura compacta, refrigeración por aire, alta eficiencia y fiabilidad "Cuchillo de luz" puede realizar el corte de las resistencias, y puede ser usado para cortar la resistencia del circuito de película gruesa o fina. La máquina adopta láseres de fibra que originalmente son importados y que hoy en día son avanzados en el mundo. Y la incisión tiene una excelente calidad. 2. - Sistema de posicionamiento láser Se utiliza para realizar el control del posicionamiento y la trayectoria del láser. Controla los rayos en la posición en las direcciones X e Y. Acorta el tiempo de localización, reparación y ajuste. Tiene alta eficiencia, alta velocidad y alta precisión. 3. - Sistema de vigilancia de imágenes CCD Sistema de vigilancia de imágenes CCD: Adopta una lente de aumento y un sistema de imágenes CCD de alta resolución. Puede encontrar rápidamente el objetivo y la alta ampliación, realizar un posicionamiento rápido y preciso, y puede observar en tiempo real todo el proceso de recorte de láser. 4. - Plataforma de movimiento mecánico repetido por pasos Usando un tornillo de precisión y un sistema de doble guía lineal, que se especializa en alta velocidad y alta precisión. Permite una fácil carga y descarga, y una alta velocidad de repetición de recorte de unidades de circuitos múltiples. Gran aumento de la productividad. 5. - Sistema de medición de la resistencia Con una fuente de corriente constante de alta precisión multicanal, puede adaptarse a una gran variedad de modelos de recorte láser. Las mediciones de resistencia se realizan generalmente utilizando la siguiente tabla de sonda para la medición de una sonda dedicada. El sistema de medición puede ser calibrado automáticamente por la placa de resistencia estándar externa. Interfaz GPIB opcional para el control o la medición de instrumentos externos.
