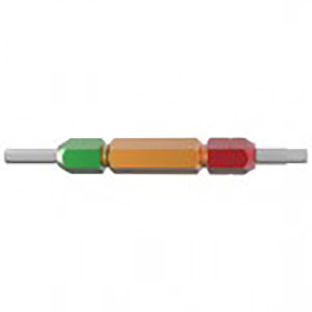

Aparato de medición de diámetro

industrial

El calibre Go-no se utiliza para comprobar el diámetro del agujero interior del cilindro. Si el extremo de ir puede pasar a través del agujero medido y el extremo de no ir no puede, el diámetro del agujero de la pieza de trabajo medido es calificado; si el extremo de ir no puede pasar a través del agujero medido o una parte del extremo de no ir puede entrar en la parte medida, el diámetro del agujero de la pieza de trabajo medido es no calificado. Parámetros técnicos Ámbito de aplicación: 1-Apropiado para piezas de trabajo de las que sólo se necesita medir el diámetro del agujero interior 2-Apropiado para medir agujeros pasantes, ciegos, escalonados y semicirculares (más de 180°) 3-Sólo se utiliza para la medición de piezas cuya tolerancia del diámetro del orificio es superior a IT8. Características técnicas Calibrador de tres colores con diseño estándar y calibrador de tres colores con margen de costura: El mango estándar correspondiente se selecciona en función de los diferentes tamaños de la medida básica del diámetro medido; La dimensión de la parte de conexión del extremo go y no-go y las partes de trabajo se diseñarán de acuerdo con el estándar; El diámetro de la parte de trabajo del extremo de ir y del extremo de no ir se determinará de acuerdo con la norma nacional GB1957-2006 Condición técnica del medidor de límite liso; El error de forma y la rugosidad de la superficie de la parte de trabajo y de la parte de no trabajo se determinarán de acuerdo con la norma nacional GB1957-2006 Condición Técnica del Medidor de Límite Liso; La norma del mango de tres colores del calibrador "go-no": Los mangos de los manómetros de tres colores se dividen en cinco tipos según la dimensión básica del diámetro medido; Los mangos de los manómetros de tres colores se dividen en cinco tipos según la dimensión básica del diámetro medido;
