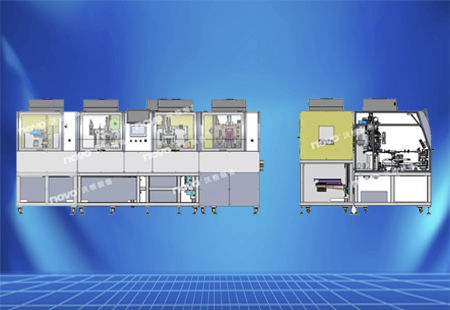

Este equipo se utiliza para el vidrio en general, el vidrio de forma especial. Las funciones principales son las siguientes: 1) Después de la descarga del dispositivo COG Bonding;2) Un dispositivo con Edge Clean (opción), fijación ACF, FPC (COF) falsa presión y FPC (COF) auto presión; 3) Para pegar de acuerdo a las posiciones del panel y FPC (COF);4) FOG Bonding se descargará al dispositivo AOI después de la terminación.
Tamaño aplicable: 10,1-21 pulgadas (según los requisitos del cliente)
Forma aplicable: vidrio ordinario, vidrio de forma especial;
Precisión de compactación del equipo: ±0.007mm;
Dimensión externa: L x W x H: 4000x2100x1650mm (incluyendo la parte de limpieza de bordes);
Fuente de alimentación: AC220V, 13.5KW;
Equipo CT: 15s/1 pieza (en relación con el tiempo de la presión local, el sitio puede ser aumentado o disminuido para acortar el ritmo de acuerdo con los requisitos del cliente);
Vidrio limpio
El vidrio se transfiere a la plataforma Edge Clean desde la estación de trabajo frontal. La cámara del departamento Edge Clean toma imágenes de la alineación de la marca del vidrio. Después de ajustar la plataforma, se limpia el vidrio.
Palo ACF
Transferencia de la carga 1. El vidrio en el Buffer se transfiere a la plataforma ACF, y la cámara en la sección ACF dispara la alineación de la marca de vidrio. Después de que la plataforma ajuste la posición, el ACF se fijará a la plataforma.
Falsa compresión
El desplazamiento de carga 2 transfiere el vidrio de la plataforma ACF a la plataforma de falsa compresión. Al mismo tiempo, la institución de desplazamiento y envío del CPE transfiere el CPE al falso cabezal de prensado, que adsorbe el CPE. La cámara del cabezal de prensado falso dispara la marca de vidrio y el FPC para su contraposición, y presiona la plataforma después de ajustar su posición.
---
