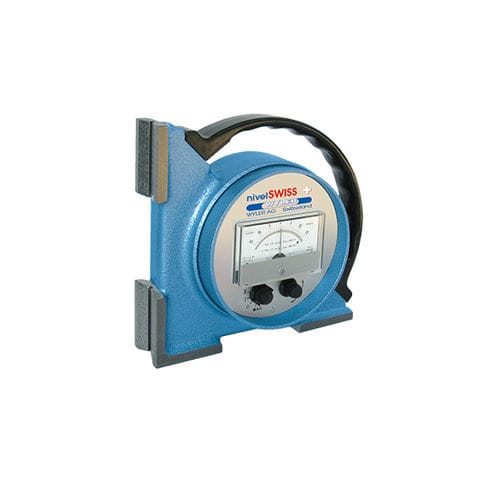

Inclinómetro 1 eje nivelSWISS

analógicode alta precisiónportátil

Herramienta manual de precisión para la alineación de máquinas herramienta nivelSWISS es un preciso instrumento electrónico de medición de la inclinación con indicación analógica en un galvanómetro. Una de sus principales características mecánicas es su excelente estabilidad del punto cero. Por ello, el nivelSWISS es muy adecuado para el ajuste de máquinas herramienta. Dependiendo de la aplicación, el nivelSWISS está disponible con base horizontal o con base angular. Las superficies de medición están rascadas para garantizar la alta precisión del instrumento. nivelSWISS MÁQUINAS HERRAMIENTA / COMPROBACIÓN DE ERRORES DE ROTACIÓN Asunto: Las máquinas herramienta deben ser revisadas periódicamente para detectar desviaciones geométricas, ya que los cambios de la geometría influyen directamente en la calidad de las piezas fabricadas en dicha máquina. Es muy importante que durante el desplazamiento en un eje la herramienta siga una trayectoria recta respecto a la mesa. En máquinas de construcción ligera la mesa puede mostrar una deformación debida a su propio peso. Si la construcción completa de la máquina se inclina durante el desplazamiento de la mesa, es señal de una estabilidad insuficiente de los cimientos o de una flexibilidad del soporte (elementos de amortiguación). Tarea de medición: Debe verificarse la geometría de una máquina herramienta. La comprobación debe mostrar los errores de rotación de la mesa durante el desplazamiento. La medición debe realizarse de forma fiable y eficaz. CALIBRADO DE PLACAS DE SUPERFICIE (PLANITUD) Asunto: La calidad de las referencias de granito, como placas de superficie, bordes rectos o escuadras, debe comprobarse y certificarse periódicamente.
