Blindaje RFI

EMImontado en tarjetapara tarjetas electrónicas

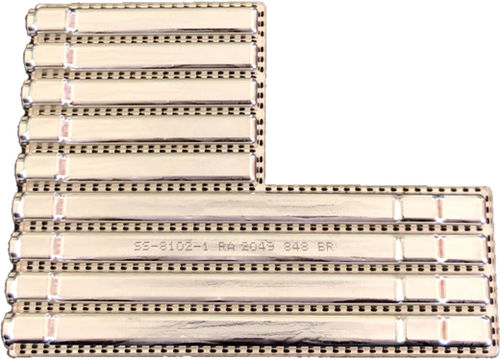

Los escudos EMI/RFI SnapShot son escudos de una pieza diseñados a medida que se producen mediante el termoformado del escudo en un molde personalizado. Al utilizar un molde, podemos diseñar fácilmente en cada compartimiento blindado para satisfacer sus necesidades de diseño. Estos escudos EMI de múltiples compartimentos de PCB ofrecen mucha flexibilidad, lo que nos permite asegurar un alto nivel de personalización, incluyendo cavidades, agujeros ventilados para la refrigeración, recortes personalizados para cables y conectores, y agujeros de ratón para la entrada/salida de trazas. La tecnología de apantallamiento a nivel de placa SnapShot es capaz de lo que llamamos rendimiento de "verdadera multicavidad". Decimos esto porque el aislamiento de cavidad a cavidad en un blindaje EMI multicavidad SnapShot es igual al aislamiento entre el entorno externo y la cavidad blindada. Las cavidades adyacentes se aíslan aprovechando el mismo mecanismo de fijación de la esfera de soldadura entre las cavidades que se utiliza alrededor del perímetro del blindaje. Esto crea un contacto eléctrico con el plano de tierra entre las cavidades en un paso de 1,8 a 2,0 mm; el mismo paso que en el perímetro del blindaje. La regla de diseño de no tener puntos de susceptibilidad EMI mayores de 2mm asegura una excelente efectividad de blindaje y aislamiento en las frecuencias de mayor interés. Este es un ejemplo de diseño que aprovechó la capacidad de múltiples cavidades para aislar nueve canales de transmisión y recepción:
