Blindaje EMI

montado en tarjetapara tarjetas electrónicas

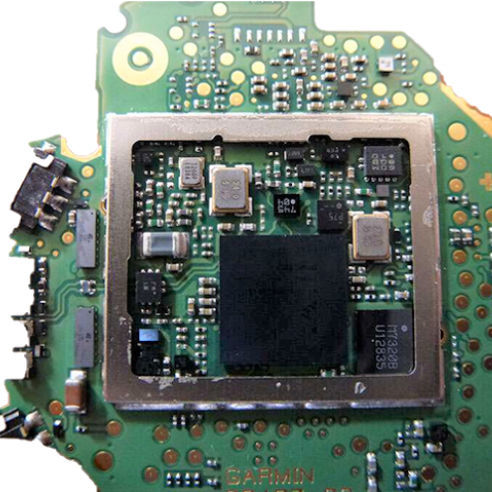

Los escudos de dos piezas a nivel de placa consisten principalmente en un marco y una tapa (las dos piezas) y son una opción muy popular para el blindaje de los productos electrónicos más avanzados de hoy en día. La tecnología SnapShot ofrece todas las ventajas de un blindaje a nivel de placa de dos piezas y una mayor fiabilidad, robustez y eficacia de blindaje. La razón principal para elegir un blindaje de dos piezas a nivel de placa es tener acceso a los componentes de la placa después del reflujo para su inspección, que puede ser visual o una inspección óptica automatizada, y la reelaboración o puesta a punto. Con los escudos EMI tradicionales de estilo marco y tapa, el marco se suelda a la placa durante el proceso de reflujo y la tapa (escudo) se une al marco en un paso posterior al reflujo después de la inspección y el retrabajo se ha completado. La tapa está normalmente unida al marco por una serie de hoyuelos alrededor del perímetro del escudo creando la conexión mecánica y eléctrica. Una desventaja de este enfoque es que puede dejar grandes regiones de susceptibilidad a la fuga de EMI donde la tapa no está íntimamente en contacto con el marco. También puede moverse o desplazarse durante las vibraciones y los choques, lo que puede crear una variabilidad en la eficacia del blindaje EMI. La tecnología SnapShot es análoga a un blindaje de tipo marco y tapa si se consideran las esferas de soldadura como el marco y el blindaje SnapShot como la tapa. Desde este punto de vista, SnapShot es un blindaje de dos piezas a nivel de placa. Las esferas de soldadura se fijan a la placa durante el proceso de reflujo y la pantalla SnapShot se fija ("se encaja") en su lugar una vez que se ha completado toda la inspección y el retrabajo.
