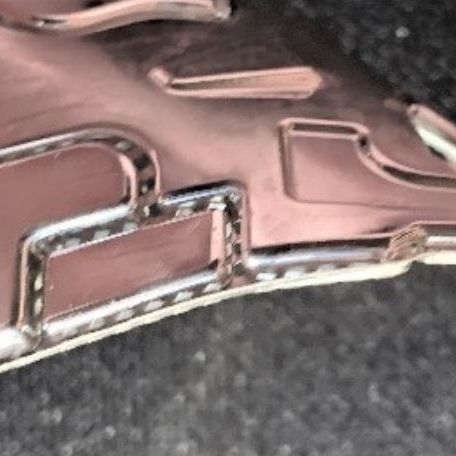

Blindaje EMI

montado en tarjetajaulacaja

Las latas de blindaje de PCB, también conocidas como escudos a nivel de placa o escudos EMI de PCB, se utilizan para aislar circuitos creando una jaula de Faraday directamente en la placa que encierra el circuito a blindar. Hay muchos tipos diferentes de blindajes a nivel de placa, pero se pueden considerar en dos grandes categorías: blindajes EMI a nivel de placa de una pieza y de dos piezas. El término blindaje de PCB puede referirse típicamente a un blindaje de una sola pieza que se suelda directamente a la PCB. El típico blindaje de una pieza a nivel de placa consiste en una lata de metal estampada (normalmente un rectángulo) que se suelda directamente a las almohadillas de tierra o a través de vías de conexión a tierra en la placa de circuito impreso. Existe una amplia gama de puntos de soldadura entre la pantalla y el plano de tierra de la placa de circuito impreso. Por ejemplo, en el caso más extremo, la pantalla puede soldarse continuamente alrededor del perímetro de la lata donde se une a la placa. De este modo, se obtiene una jaula de Faraday completa y uno de los niveles más altos de eficacia de apantallamiento. Otros métodos consisten en soldar almohadillas cada 2-4 mm alrededor del perímetro y clavijas soldadas en la parte posterior de la placa, ya que estas clavijas sobresalen a través de vías o agujeros pasantes. Las ventajas de los blindajes de una sola pieza a nivel de placa es que pueden proporcionar un alto nivel de eficacia de blindaje y pueden estar entre las soluciones de menor coste. Deficiencias típicas de las latas de blindaje de PCB de una pieza Las desventajas pueden ser numerosas. Si el blindaje se instala durante el proceso de reflujo, se pierde la posibilidad de inspeccionar y/o retocar la placa después del reflujo.
