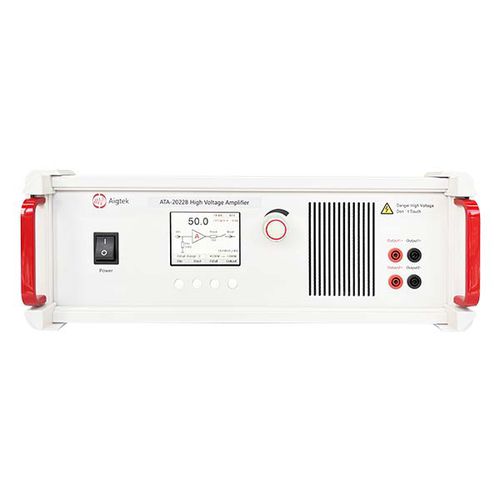

Amplificador de alta tensión ATA-2022B

de señalde potenciadigital

El ATA-2022B es un amplificador de alta tensión de doble canal capaz de amplificar señales de CA/CC. Salida máxima de 200Vp-p (±100Vp) de alto voltaje, el voltaje de desplazamiento de CC se puede ajustar en tres rangos, y la salida máxima puede ser ±160V con ajuste continuo, lo que puede realizar la demanda de salida de señal asimétrica y conducir la carga de alto voltaje. se pueden conmutar 2 niveles para la resistencia de entrada y salida, la ganancia de tensión se puede ajustar por control numérico, y los parámetros de ajuste se pueden guardar automáticamente. Puede utilizarse con un generador de señales para realizar la amplificación sin pérdidas de la señal. La función de control de programa es opcional. Ganancia de tensión Ganancia de tensión 0-60 veces ajustable de forma continua, 1 paso para ajuste grueso, 0,1 paso para ajuste fino. Combinado con la pantalla LCD de ganancia de tensión, el valor de tensión requerido se puede ajustar rápidamente. Pantalla LCD El ATA-2022B utiliza una pantalla LCD para mostrar el estado y los parámetros del equipo. La interfaz de operación es sencilla y fácil de entender. Monitor monitor de 20mV/V：el voltaje del puerto es 1/50 del puerto de salida, conector BNC para el puerto de monitor, que puede conectarse directamente al osciloscopio para lograr la monitorización en tiempo real del voltaje de salida. 2V/A Monitor：la corriente de puerto es el doble del puerto de salida, conector BNC para el puerto de monitor, que se puede conectar al osciloscopio directamente para lograr la monitorización en tiempo real de la corriente de salida. Salida Conector Banana para el puerto de Salida Slew rate：≥445V/us
