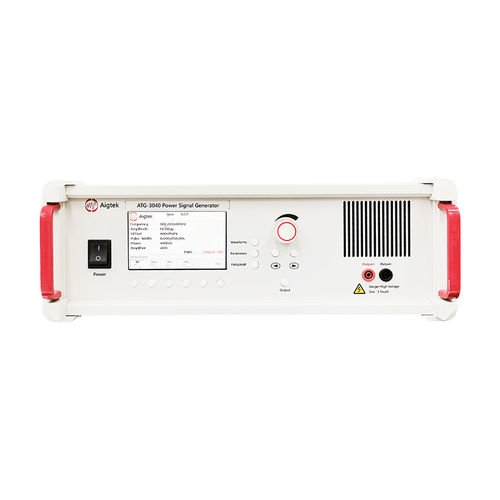

Generador de señal ATG-3040

de impulsosde alta tensiónmonocanal

El ATG-3040 es un generador de señales de potencia monocanal ideal que puede emitir ondas sinusoidales, ondas cuadradas, ondas triangulares y ondas de impulsos. El cliente puede elegir la entrada de señal integrada o externa según las condiciones de uso. Tensión de salida máxima de 90 Vp-p (±45 Vp) para cargas de alto voltaje. Control digital y ganancia de tensión variable, una sola tecla para guardar la configuración general, operación conveniente y concisa. Entrada El extremo de entrada de señal externa es la interfaz BNC. Durante la señal de entrada incorporada, es el modo de generador de señal de potencia, sólo tiene que ajustar los parámetros tales como forma de onda, frecuencia y voltaje; cuando la señal se accede externamente, es el modo de amplificador, la resistencia de entrada es 5kΩ, la resistencia de salida se puede cambiar, y la señal puede ser amplificada mediante la regulación de la ganancia de tensión. Salida La interfaz de salida es de tipo banana; la tensión de salida es de 0-90Vp-p(±45Vp); la corriente máxima de salida es de 8Ap. Pantallas LCD Panel de operación LCD para mostrar el estado del equipo y los parámetros de forma dinámica, la interfaz interactiva es clara de un vistazo, concisa y fácil de entender. Ganancia de tensión Modo amplificador para señal de entrada externa, la ganancia de tensión es de 0-30 veces (1step) de control digital y variable. La ganancia se muestra en la pantalla LCD y puede ajustarse rápidamente a la tensión deseada. Monitor monitor 1/100: El voltaje del puerto es 1/100 del puerto de salida, el puerto de monitorización es un conector BNC que se puede conectar con el osciloscopio para monitorizar el voltaje de salida en tiempo real. Ancho de banda (-3dB)：DC~100kHz Tensión：90Vp-p（±45Vp） Corriente：8Ap Slew rate：≥20V/μs
