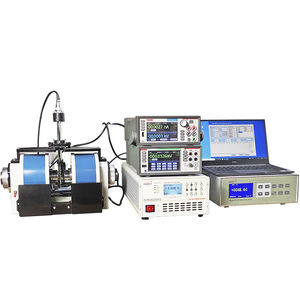

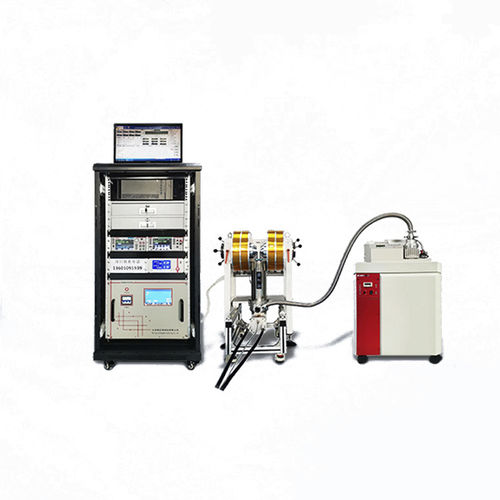

Sistema de medición efecto Hall DX-1000H

de concentricidadresistividadenteramente automático

El sistema de prueba de efecto Hall de alta temperatura consiste en un electroimán, una bomba de vacío, una cámara de vacío de alta temperatura, un medidor de Gauss, una fuente de corriente constante, una fuente de corriente de electroimán, un controlador de temperatura, una computadora y software. Principio de funcionamiento del sistema de prueba de efecto Hall de alta temperatura - La fuente de corriente del electroimán proporciona corriente al electroimán para generar un campo magnético; - El medidor de gauss mide el valor del campo magnético uniforme generado por el electroimán; - Por un lado, la fuente de corriente constante proporciona una corriente de prueba de muestra a la muestra para la prueba de efecto Hall, y por otro lado, se utiliza para medir la tensión de Hall retroalimentada por la muestra; - La muestra que se probará se coloca en una cámara de vacío de alta temperatura, fijada por el pegamento de alta temperatura, y se utiliza como cuatro puntos de prueba; - Hay 4 cables de la cámara de vacío de alta temperatura, dos de los cuales están conectados al controlador de temperatura para la medición y el control de la temperatura, el otro es el cable de la sonda de alta temperatura conectado al medidor de Gauss, y el otro está conectado al cable de conexión de muestra Hall a la fuente de corriente constante; - La computadora está conectada a un medidor de gauss, un controlador de temperatura, una fuente de corriente constante y una fuente de corriente de electroimán, y el software controla los valores de corriente y campo magnético que pasan a través de la muestra que se mide, y obtiene el valor de voltaje medido.
