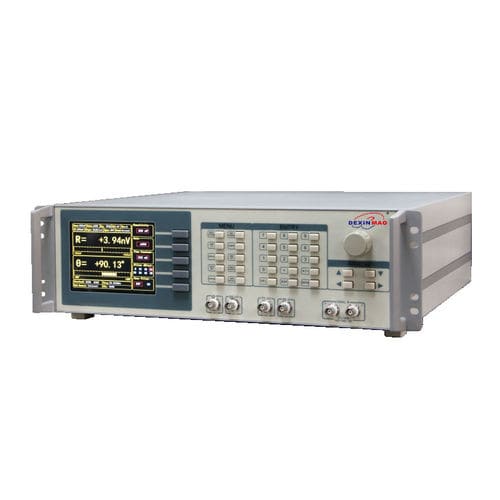

Amplificador lock-in DXA-004

de señaldiferencialanalógico

Frecuencia: DC a 60MHz; Constantes de tiempo: 30ns a 4.4ks; Reserva dinámica: @120 dB; Sensibilidad a escala completa: 1 nV a 1 V; Medición de armónicos múltiples; El ruido es bajo a 6nV // √Hz; Pantalla a color de 5,6 pulgadas. Canal de entrada Con el preamplificador analógico de bajo ruido, DXA-004 entrada de señal se puede cambiar para operar en el modo de voltaje diferencial o de un solo extremo, y el ruido de entrada es de 6 nV/& radic;Hz @ 100 kHz. La impedancia de entrada es 50 Ω o 10 MΩ y la sensibilidad completa del voltaje de entrada se extiende de 1 nV a 1V. Dos filtros de línea (50/60Hz y 100/120Hz) están diseñados para eliminar la interferencia relacionada con la línea. El amplificador de ganancia programable se proporciona para ajustar la reserva dinámica del sistema de acuerdo con la magnitud de la señal de entrada, de modo que DXA-004 tiene una reserva dinámica inherentemente grande hasta 120dB. La velocidad de muestreo de 250MSPS está determinada por un convertidor A/D de precisión de 14 bits y un filtro específico está diseñado para evitar el aliasing. Canal de referencia Con el fin de proporcionar la señal de referencia para DXA-004, podría usarse una onda sinusoidal o una onda cuadrada aplicada externamente, o su propia fuente de referencia sintetizada internamente. Cuando el instrumento se fija al modo interno de la referencia, el oscilador estabilizado de la precisión interna y el algoritmo sintetizado digital se utilizan para generar la salida de la onda sinusoidal que multiplica la señal de entrada, allí no es
