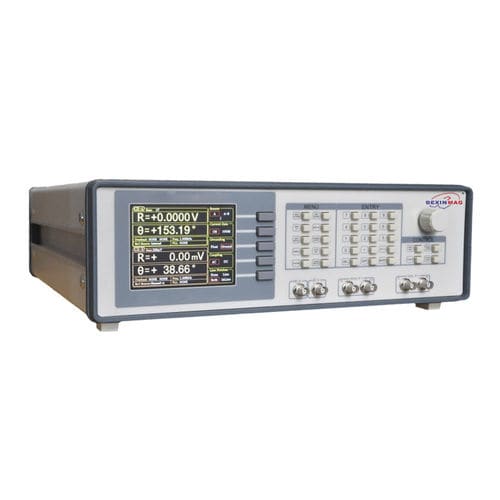

Amplificador lock-in DXA-001

de señaldiferencialanalógico

Canal de entrada Con el preamplificador analógico de bajo ruido, la entrada de señal de DXA-001 se puede cambiar para operar en modo de voltaje diferencial o de extremo único, y el ruido de entrada es de 10 nV/& radic;Hz. La impedancia de entrada es 10 MΩ y la sensibilidad completa del voltaje de entrada se extiende de 1 nV a 1V. Además, DXA-001 puede usar también para mediciones de corriente con ganancias de corriente variables de 10 ^ 6 o 10 ^ 8 V/A. Dos filtros de línea (50/60Hz y 100/120Hz) están diseñados para eliminar la interferencia relacionada con la línea. El amplificador de ganancia programable se proporciona para ajustar la reserva dinámica del sistema de acuerdo con la magnitud de la señal de entrada, de modo que DXA-001 tiene una reserva dinámica inherentemente grande de hasta 100dB. La tasa de muestreo de 312.5KSPS está determinada por un convertidor A/D de precisión de 24 bits y un filtro específico está diseñado para evitar el aliasing. Canal de referencia Con el fin de proporcionar la señal de referencia para DXA-001, podría usarse una onda sinusoidal o una onda cuadrada aplicada externamente, o su propia fuente de referencia sintetizada internamente.
