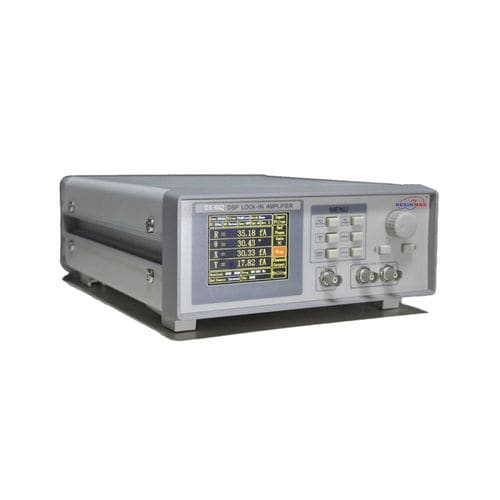

Amplificador lock-in DXA-002

de señaldiferencialdigital

Canal de entrada DXA-002 detecta una señal de entrada en un modo de un solo extremo o un modo de voltaje diferencial. Con un preamplificador de ruido ultra bajo, el ruido de entrada es tan bajo como 9 nV/& radic;Hz @ 997Hz. La impedancia de entrada es 10 MΩ y la sensibilidad completa del voltaje de entrada se extiende de 1 nV a 1 V. Además, DXA-002 puede utilizar para la medición de corriente con ganancias de 10 ^ 6 o 10 ^ 8 V/A. Dos filtros de línea (50/60Hz y 100/120Hz) están diseñados para eliminar la interferencia de frecuencia de potencia. Se utiliza un amplificador de ganancia programable para ajustar la reserva dinámica del sistema, de modo DXA-002 pueda mantener una alta reserva dinámica de 120 dB. Canal de referencia La señal de referencia puede funcionar en modo externo o en modo interno. En el modo interno, un oscilador interno preciso y estable genera una onda sinusoidal como referencia interna que se multiplica por la señal de entrada. Esta señal interna es sin ningún ruido de fase. Con la técnica de desplazamiento de fase digital, la resolución de fase de la señal de referencia es de 0,01 grados. DXA-002 puede trabajar en cualquier frecuencia fija de 50 mHz a 120 kHz en este modo. En modo externo, la señal de referencia puede ser una onda sinusoidal o un pulso TTL o una onda cuadrada. El borde ascendente o descendente de la señal de referencia externa activa el bucle de bloqueo de fase (PLL) para bloquear la señal externa. Basándose en la frecuencia de la señal de referencia, el DXA-002 puede detectar los armónicos de la señal de entrada.
