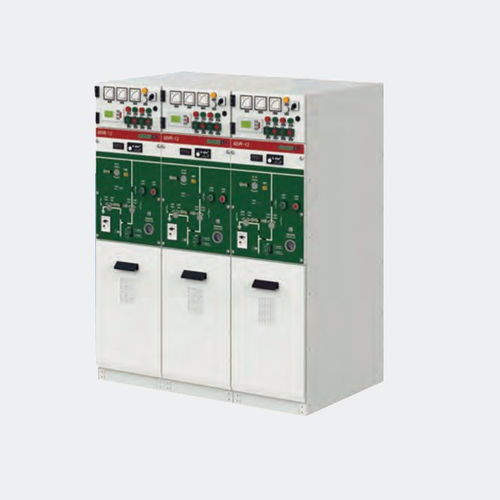

Unidad principal de anillo blindada con aislamiento sólido GSVR-12 series

de distribución secundariade distribución primariaAC

1. - Caja de control secundaria 2. - Dispositivo de protección integrado en el ordenador 3. - Indicador de potencial El indicador de potencial muestra si el casquillo tiene vida útil o no. y tres enchufes debajo del indicador luminoso se pueden utilizar en la fase de comprobación secundaria. El indicador de potencial puede añadir un pulsador para prolongar la vida útil. 4. - Orificio de carga del muelle Gire el eje del mecanismo de carga con una palanca de operación para cargar el mecanismo de operación del interruptor principal 5. - Candado de carga por muelle El orificio de carga del muelle puede taparse con la placa del candado vinculada en el dispositivo de bloqueo y la inserción de una manilla de accionamiento sólo es posible girando el dispositivo del candado. Un candado añadido puede impedir el uso indebido por parte de personas no autorizadas. 6. - Contador El contador muestra la frecuencia de apertura y cierre del mecanismo de funcionamiento del interruptor principal. 7. - Candado del seccionador/interruptor de puesta a tierra El orificio de operación del seccionador/interruptor de puesta a tierra puede cubrirse con la placa de candado vinculada en el dispositivo de bloqueo y la inserción de una palanca de operación sólo es posible girando el dispositivo de candado. Un candado añadido puede impedir el uso indebido por parte de personas no autorizadas. 8. Orificio de operación del seccionador de puesta a tierra Gire el eje de operación del seccionador de puesta a tierra con una manilla de operación para abrir y cerrar el seccionador de puesta a tierra. 9. - Bloqueo electromagnético del seccionador de puesta a tierra La operación del seccionador de puesta a tierra sólo es posible cuando el seccionador está descargado. 10. Bloqueo del compartimento de cables Deslice el asa hacia arriba y hacia abajo para abrir o cerrar la puerta del compartimento de cables. 11. Compartimento de cables El accesorio del compartimento de cables con casquillos de conexión según DIN 47636 se conecta con los cables entrantes o salientes a través de todos los cables aislados y totalmente apantallados
