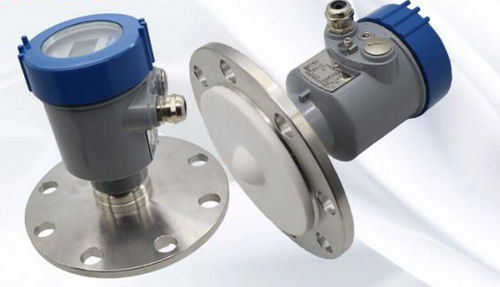

Sensor de nivel radar KLD803

para líquidoRS-485Modbus

El indicador llano del radar de KLD803 80G adopta tecnología de frecuencia modulada de la onda continua (FMCW). La antena emite una señal de radar de alta frecuencia de FM, y la frecuencia de la señal de radar aumenta linear. La señal de radar transmitida es recibida por la misma antena después de ser reflejado por el medio medido. Al mismo tiempo, la diferencia de la frecuencia entre la frecuencia transmitida de la señal y la frecuencia recibida de la señal es proporcional a la distancia medida. La señal de diferencia recogida de la frecuencia se sujeta a Fourier rápido de transformar (FFT) para obtener el espectro del eco reflejado, y la distancia a la blanco que se medirá se calcula sobre la base de esto. Principio de funcionamiento El pulso estrecho de la microonda de los transmites de la antena de radar que será reflejado detrás al alcanzar la superficie del medio probado y después recibido otra vez por el sistema de la antena. Las señales serán transmitidas al circuito eléctrico y después convertidas en señales llanas. Pues la velocidad de la transmisión de la microonda es tan rápida, el tiempo usado para la transmisión de microonda a la superficie del medio probó y después reflejó detrás es casi 0.
