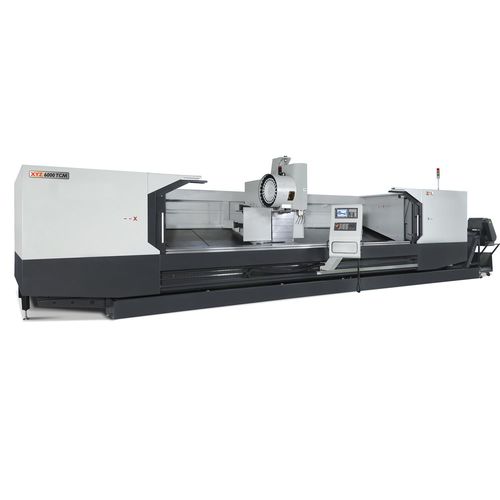

Fresadora CNC 3 ejes XYZ 10000 TCM
verticalde columna móvilBT 40

fresadora CNC 3 ejes
fresadora CNC 3 ejes
fresadora CNC 3 ejes
Añadir a mis favoritos
Añadir al comparador


Características

Número de ejes
3 ejes
Orientación del husillo
vertical
Estructura
de columna móvil
Nariz del husillo
BT 40, BT 50
Número de herramientas
24 herramientas, 30 herramientas
Otra función
de corte
Aplicaciones
para la industria aeroespacial
Otras características
de alta precisión, de gran velocidad
Carrera X

10.000 mm
(393,7 in)

Carrera Y

800 mm
(31,5 in)

Carrera Z

600 mm
(23,62 in)

Velocidad de rotación

Máx.: 8.000 rpm
(50.265 rad.min-1)

Mín.: 60 rpm
(377 rad.min-1)

Potencia

38 ch
(38 hp)

Velocidad de avance del eje X

24.000 mm/min
(16 in/s)

Velocidad de avance del eje Y

24.000 mm/min
(16 in/s)

Velocidad de avance del eje Z

24.000 mm/min
(16 in/s)

Carga máxima de la mesa

1.500 kg
(3.307 lb)

Peso de la herramienta (máx.)

7 kg
(15,4 lb)

Precisión de colocación

5 µm

Repetibilidad

5 µm

Tiempo de cambio de herramienta

2,5 s

Peso total

32.000 kg
(70.547,92 lb)

Longitud total

13.000 mm
(511,8 in)

Anchura total

3.200 mm
(126 in)

Altura total

2.870 mm
(113 in)

Descripción

Presentamos la gama de grandes máquinas de columna móvil de eje X, perfectas para componentes aeroespaciales y energéticos de gran tamaño. Facilite el trabajo de esos grandes componentes aeroespaciales con la gama XYZ de máquinas de columna móvil de eje X de gran tamaño. Las máquinas se benefician del último control Siemens 828D Shopmill con software conversacional avanzado y fácil de programar, junto con guías lineales de "rodillos" que garantizan una precisión y velocidad óptimas. XYZ Machine Tools utiliza la tecnología de guías lineales de rodamientos de rodillos para aplicaciones de alta velocidad y alta precisión que también requieren una mayor rigidez de las guías durante el corte. Estas guías deslizantes proporcionan una mayor área de contacto del rodamiento y se pueden encontrar en las máquinas de cinco ejes de alta velocidad XYZ 1060 HS y XYZ UMC-5X, donde proporcionan un rendimiento de corte óptimo para las aplicaciones a las que se enfrentan estas máquinas. Equipamiento estándar -Control ShopMill Siemens 828D o Heidenhain TNC 620. -Escala lineal del eje X. -Protección completa contra salpicaduras. -Refrigerante y lavado. -Bomba de autolubricación. -Cubierta telescópica metálica para 3 ejes. -Sinfín de virutas con tolva. Equipamiento opcional Cabezal basculante (eje B). Caja de cambios de dos velocidades. Refrigerante de husillo pasante. Transportador de virutas y contenedor. Escalas lineales. Volante de contorno (gire el volante para recorrer el programa).

---

Catálogos

No hay ningún catálogo disponible para este producto.

Ver todos los catálogos de XYZ Machine Tools
