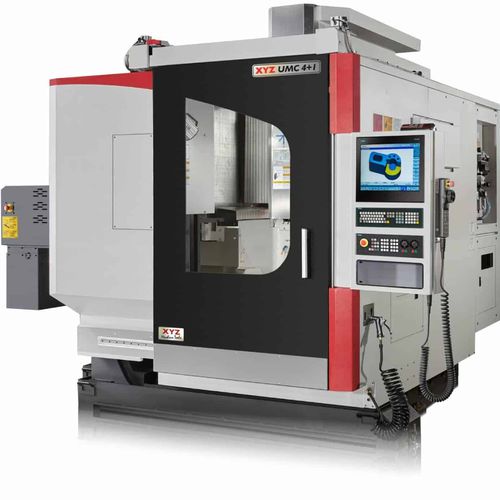

Fresadora CNC 5 ejes XYZ UMC 4+1

verticalcon mesa rotativaBT 40

Tras la introducción y el éxito del UMC-5X, tuvimos muchas conversaciones con clientes que, aunque veían las ventajas del movimiento simultáneo en cinco ejes, no podían justificar la inversión. Esto condujo directamente a la creación del UMC 4+1, que con un precio de salida inferior a 130.000 libras, lo que supone un ahorro de unas 30.000 libras respecto al UMC-5X, proporciona una entrada muy competitiva en costes en el mecanizado de cinco ejes para aquellos que no necesitan un funcionamiento simultáneo en cinco ejes. La XYZ UMC 4+1 comparte el mismo entorno de mecanizado que la UMC-5X, con recorridos de eje de 600 por 600 por 500 mm (XYZ) y una mesa giratoria tipo muñón de 600 mm con una velocidad de rotación de 90 rpm y una capacidad de carga de 600 kg. Los clientes pueden elegir entre un husillo en línea de 12.000 ó 15.000 rev/min o una unidad motorizada de hasta 24.000 rev/min. El control corre a cargo del popular sistema Shopmill 828D de Siemens, con su interfaz de pantalla táctil de 15". Equipamiento estándar -Control con pantalla táctil de 15″ Siemens 828D -Mecanizado multicara -Codificador de escala rotativa de alta resolución Heidenhain RCN238 en el centro de pivote +-5 segundos de arco -DCM - Control Dinámico de Colisiones -TSC - Compensación térmica del husillo -SVS - Supervisión de vibración del husillo -Pistola de refrigerante -Transportador y depósito de virutas -20 bar de refrigerante a través del husillo Equipamiento opcional Robot para funcionamiento automático Bola de referencia para Traori/Kinematic (ajuste del punto de referencia) Refrigerante pasante con bomba de alta presión (70 bar) Sonda de reglaje de pieza Sonda de reglaje de herramienta Cinemática El reglaje del punto de giro del eje basculante "A" y del centro de rotación del eje rotativo "C" son fundamentales para la exactitud y precisión de las piezas mecanizadas.
