Centro de torneado CNC XYZ TC 320 LTY
3 ejesA2-812 herramientas

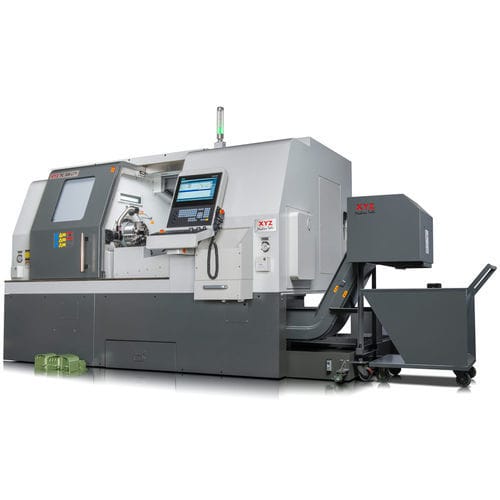

Centro de torneado CNC - XYZ TC 320 LTY - XYZ Machine Tools - 3 ejes / A2-8 / 12 herramientas
Centro de torneado CNC - XYZ TC 320 LTY - XYZ Machine Tools - 3 ejes / A2-8 / 12 herramientas
Centro de torneado CNC - XYZ TC 320 LTY - XYZ Machine Tools - 3 ejes / A2-8 / 12 herramientas - imagen - 2
Centro de torneado CNC - XYZ TC 320 LTY - XYZ Machine Tools - 3 ejes / A2-8 / 12 herramientas - imagen - 3
Centro de torneado CNC - XYZ TC 320 LTY - XYZ Machine Tools - 3 ejes / A2-8 / 12 herramientas - imagen - 4
Centro de torneado CNC - XYZ TC 320 LTY - XYZ Machine Tools - 3 ejes / A2-8 / 12 herramientas - imagen - 5
Centro de torneado CNC - XYZ TC 320 LTY - XYZ Machine Tools - 3 ejes / A2-8 / 12 herramientas - imagen - 6
Centro de torneado CNC - XYZ TC 320 LTY - XYZ Machine Tools - 3 ejes / A2-8 / 12 herramientas - imagen - 7
Centro de torneado CNC - XYZ TC 320 LTY - XYZ Machine Tools - 3 ejes / A2-8 / 12 herramientas - imagen - 8
Añadir a mis favoritos
Añadir al comparador


Características

Sistema de control
CNC
Número de ejes
3 ejes
Nariz del husillo
A2-8
Número de herramientas
12 herramientas
Diámetro

300 mm, 380 mm
(11,81 in, 14,96 in)

Velocidad de rotación

3.300 rpm
(20.734,512 rad.min-1)

Carrera X

270 mm
(11 in)

Carrera Z

600 mm
(24 in)

Avance rápido eje X

20.000 mm/min
(13 in/s)

Avance rápido eje Z

20.000 mm/min
(13 in/s)

Potencia nominal

32 kW
(43,5 hp)

Par máximo

6 Nm
(4 ft.lb)

Capacidad líquido de corte

125 l
(33 gal)

Longitud total

3.700 mm
(146 in)

Ancho total

2.320 mm
(91 in)

Altura total

2.030 mm
(80 in)

Peso

6.950 kg
(15.322 lb)

Descripción

El XYZ TC 320 LTY es el mayor centro de torneado con eje Y de la gama XYZ y ofrece a los usuarios una capacidad excepcional a partir de una sólida base de máquina de fundición. La incorporación del eje Y de 100 mm (+/-50 mm) añade un grado de versatilidad a la máquina que permite mecanizar muchas piezas completas, aumentando la productividad de forma significativa. A esto hay que añadir la extensa lista de equipamiento de serie que hace del XYZ TC 320 LTY un paquete de centro de torneado altamente competitivo. Esta lista incluye mandril hidráulico, torreta VDI de 12 estaciones (todas activas), reglaje de herramientas Renishaw, transportador de virutas y el control conversacional ShopTurn 828D de Siemens, líder del mercado. El eje "Y" del XYZ TC 320 LTY puede desplazarse 50 mm por encima y por debajo de la línea central (100 mm de recorrido total), facilitando el trabajo de la mayoría de los componentes que normalmente requerirían operaciones de fresado y torneado. Equipamiento estándar -Control ShopTurn Siemens 828D. -Torreta Sauter 'Alemana' VDI. -Brazo de reglaje automático de herramientas. -Transportador y depósito de virutas. -Torreta VDI. -Eje 'C' completo. -Herramientas motorizadas. -eje Y de 100 mm. -Contrapunto hidráulico programable. -Herramienta pasante y refrigeración por inundación. -Volante electrónico remoto. -Puerto USB. -Conexión a red. Equipamiento Opcional Colector de piezas. Mandril de pinzas. Extractor de barras. Unidades de alimentación de barras. Programación fuera de línea. Volante de Contorno. Tallado de engranajes. Torneado poligonal. Sistema avanzado de gestión de virutas.

---
