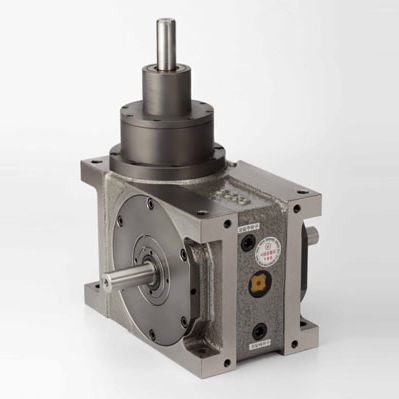

Indexador oscilador CHT series

de levapara máquinasvertical

Serie CHT Descripción Los productos de la serie CHT consisten en una leva de engranajes de rodillos de gran diámetro y una leva de ranura. Cuando el eje de entrada gira, su eje de salida produce simultáneamente movimientos verticales u horizontales de rotación y conducción. Esta unidad es fácil y simplemente aplicable al movimiento "pick & place" como un manipulador de piezas que le permite combinarse con una mayor diversidad de horarios, grados de rotación y distancias de transferencia que otros accionamientos de indexación de rodillos. Características 1. Varios tamaños Amplia gama de distancia axial (eje a eje) de 80~140mm. 2. Movimiento de salida diversificado y número de paradas Múltiples trabajos aplicables tales como 2~6 paradas, carrera de 5~ 50mm, grado de oscilación de 30°~180° 3. Aplicaciones Aplicable a varios tipos de maquinaria automatizada universal, y permite un diseño sencillo para equipos complejos.
