DC a 3GHz
0 a 4,5dB en pasos de 0,1dB
2 Vatios
Elección de conectores SMA
Utilizando tecnología avanzada de microstrip, tamaño ultra-pequeño
Los valores de atenuación son ajustables en un estado de encendido, no
gran reflexión repentina.
Adopta una tecnología innovadora, por lo que elimina
grandes reflexiones repentinas en los atenuadores cuando la atenuación
cuando se ajusta la atenuación, lo que evita que se queme el circuito
que se queme, y manteniendo el sistema estable

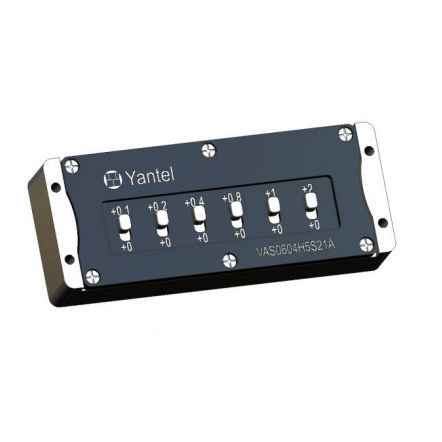

Valores de paso: 0.1dB, 0,2dB, 0,4dB, 0,8dB, 1dB, 2dB
46 valores de atenuación
Alta precisión de atenuación, baja pérdida de inserción
Alta precisión de ajuste
Bajo coste - Alto rendimiento
Ajuste de la distancia de transmisión (recepción) de la señal de RF
de la señal de RF con precisión. La precisión de ajuste está limitada a 5 cm.
Repetibilidad de los conmutadores > 10000 operaciones (5000 ciclos)
por interruptor.
Interruptor de PC (policarbonato), temperatura de funcionamiento de
120℃ está disponible.
Los valores de atenuación son ajustables en un estado de encendido,
los datos de la prueba pueden ser leídos continuamente, sin interrupción.
Rango de frecuencia DC a 3GHz
Atenuación 0 a 4,5dB
Valor de paso 0,1dB
Pérdida de inserción a 0dB (típica)
0.55dB a 1 GHz
0.70dB a 2 GHz
1.0dB a 3 GHz
Precisión de la atenuación (típica)
-0,1 a +0,50dB a 1GHz
0 a +0,9dB a 2GHz
0 a +1,6dB a 3GHz
Impedancia nominal 50 Ohm
Potencia media 2 W
Temperatura de funcionamiento -40℃ a +85℃
---
