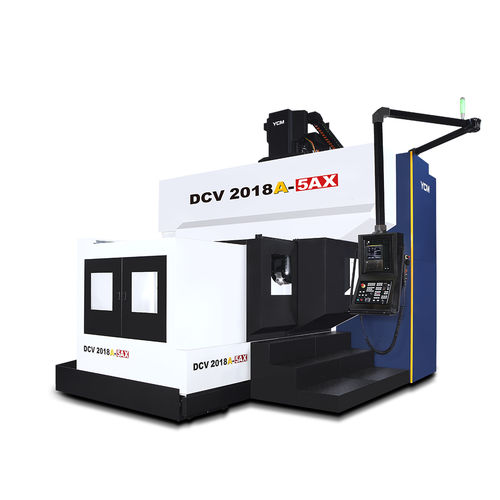

Centro de mecanizado CNC 3 ejes DCV2018A-5AX

verticalde pórticode doble columna

Estructura del cuerpo reforzada Columna de una pieza Base de una pieza Máxima rigidez y proporción del cabezal El diseño de cama nerbada interna de tipo doble A a través del análisis FEM ofrece soporte completo para la mesa. La distancia de 1.800 mm entre columnas aumenta la estabilidad de la máquina Guías extra rígidas Guías lineales tipo rodillo en el eje X/Y/Z. Diseño de guías lineales del eje Y con gran luz con direcciones horizontales y verticalesque puede tomar el peso de la silla de montar y la fuerza de mecanizado. Los motores de accionamiento directo en el eje Y/Z reducen el retroceso y aseguran una precisión axial perfecta. El eje X es accionado por caja de engranajes. Tabla de carga útil alta La mesa de trabajo se tritura con precisión antes de ensamblar para garantizar resultados de mecanizado excelentes de la serie DCV. Carga máxima de mecanizado de mesa de 8 toneladas. Cabezal de eje B/C Unidad de motor DD, sin retroceso. Velocidad de rotación del eje B/C 100 rpm El eje C incluye tres cojinetes de rodillos para aumentar la rigidez y la precisión. Eje B de alta rigidez y alta precisión con cojinetes de rodillos cruzados. Codificador de precisión Heidenhain incluido como estándar. Equipo de sujeción de posicionamiento neumático. Diseño de protección de recorrido excesivo. Función anti-caída del eje B en el corte de energía.
