Centro de mecanizado CNC 5 ejes DCV5030B-5AX
verticalde doble columnaHSK-100-A

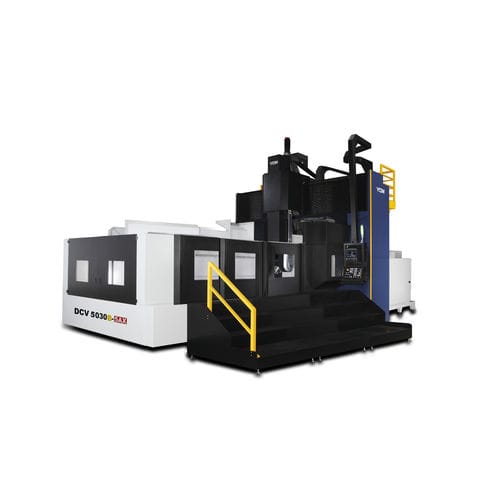

Centro de mecanizado CNC 5 ejes - DCV5030B-5AX - YCM (Yeong Chin) - vertical / de doble columna / HSK-100-A
Centro de mecanizado CNC 5 ejes - DCV5030B-5AX - YCM (Yeong Chin) - vertical / de doble columna / HSK-100-A
Centro de mecanizado CNC 5 ejes - DCV5030B-5AX - YCM (Yeong Chin) - vertical / de doble columna / HSK-100-A - imagen - 2
Centro de mecanizado CNC 5 ejes - DCV5030B-5AX - YCM (Yeong Chin) - vertical / de doble columna / HSK-100-A - imagen - 3
Centro de mecanizado CNC 5 ejes - DCV5030B-5AX - YCM (Yeong Chin) - vertical / de doble columna / HSK-100-A - imagen - 4
Centro de mecanizado CNC 5 ejes - DCV5030B-5AX - YCM (Yeong Chin) - vertical / de doble columna / HSK-100-A - imagen - 5
Añadir a mis favoritos
Añadir al comparador


Características

Número de ejes
5 ejes
Orientación del husillo
vertical
Estructura
de doble columna
Nariz del husillo
HSK-100-A
Número de herramientas
40 herramientas, 60 herramientas, 120 herramientas
Otra función
de corte
Otras características
de gran rigidez, de accionamiento directo
Carrera X

5.200 mm
(204,72 in)

Carrera Y

3.500 mm
(137,8 in)

Carrera Z

1.016 mm
(40 in)

Velocidad de rotación

500 rpm, 10.000 rpm
(3.142 rad.min-1, 62.832 rad.min-1)

Potencia

46 kW
(62,54 hp)

Velocidad de avance del eje X

12.000 mm/min
(8 in/s)

Velocidad de avance del eje Y

20.000 mm/min
(13 in/s)

Velocidad de avance del eje Z

15.000 mm/min
(10 in/s)

Carga máxima de la mesa

23.000 kg
(50.706 lb)

Peso de la herramienta (máx.)

13 kg
(28,7 lb)

Peso total

61.000 kg
(134.481,98 lb)

Descripción

5AX ROBO I logra operaciones de contorno en 3D perfectas El diseño de la estructura tipo tenedor simétrica de alta rigidez minimizadeformación por calor durante aplicaciones de corte pesado. La estructura principal está hecha de hierro fundido de grafito nodular superior. Cabezal de fresado universal dinámico alto, husillo motorizado incorporado con cono HSK-A100 ofrece una velocidad máxima del husillo de 10.000 rpm. Refrigerante a través del sistema de husillo: 20 bar (opcional) Excelente sistema de refrigeración del husillo. 5AX ROBO I logra operaciones de contorno en 3D perfectas Eje B/C de rigidez alta El diseño de motor de transmisión directa ofrece un alto par, bajo retroceso y una capacidad de sujeción perfecta. El codificador HEIDENHAIN mejora la precisión del corte. Dispositivo de sujeción hidráulico tipo disco. El diseño de la junta rotativa evita el daño en los tubos hidráulicos durante la rotación. Cojinetes de doble dirección para una rigidez de corte perfecta. Eje B/C de rigidez alta
