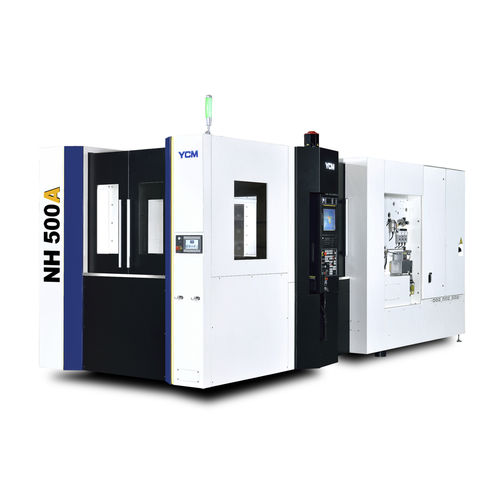

Centro de mecanizado CNC 3 ejes NH500A
horizontalde doble columnacon mesa rotativa

centro de mecanizado CNC 3 ejes
centro de mecanizado CNC 3 ejes
centro de mecanizado CNC 3 ejes
centro de mecanizado CNC 3 ejes
centro de mecanizado CNC 3 ejes
centro de mecanizado CNC 3 ejes
centro de mecanizado CNC 3 ejes
centro de mecanizado CNC 3 ejes
Añadir a mis favoritos
Añadir al comparador


Características

Número de ejes
3 ejes
Orientación del husillo
horizontal
Estructura
de doble columna, con mesa rotativa
Nariz del husillo
BBT40
Número de herramientas
60 herramientas, 120 herramientas
Otras características
de alta velocidad, de alta eficacia, compacto, de alta precisión, de gran rigidez, de alta potencia, de accionamiento directo, con cambiador de palets, con cambiador automático de herramienta
Carrera X

800 mm
(31,5 in)

Carrera Y

730 mm
(28,74 in)

Carrera Z

800 mm
(31,5 in)

Velocidad de rotación

15.000 rpm, 20.000 rpm
(94.248 rad.min-1, 125.664 rad.min-1)

Potencia

22,5 kW, 37 kW
(30,59 hp, 50,31 hp)

Velocidad de avance del eje X

60.000 mm/min
(39 in/s)

Velocidad de avance del eje Y

60.000 mm/min
(39 in/s)

Velocidad de avance del eje Z

60.000 mm/min
(39 in/s)

Carga máxima de la mesa

500 kg
(1.102 lb)

Peso de la herramienta (máx.)

10 kg
(22 lb)

Tiempo de cambio de herramienta

1,5 s

Peso total

Mín.: 13.490 kg
(29.740,36 lb)

Máx.: 31.200 kg
(68.784,23 lb)

Descripción

Diseño estructural de alta rigidez Estructura en T de una sola pieza con construcción de nervadura para una rigidez sin precedentes. Diseño de columna de doble pared para mejorar la rigidez y la durabilidad. Se adoptó un análisis FEM para un diseño liviano para mejorar el valor de G que puede prolongar la vida útil de los husillos de bolas y reducir el consumo de energía. Diseño estructural de alta rigidez Diseño escalonado en el eje X Dos guías del eje X se colocan a diferentes alturas para aumentar unmovimiento axial rápido, estable y fiable. El diseño de columna compacta puede lograr una mayor aceleración y rendimiento. Diseño escalonado en el eje X Todas las guías del tipo de rodillo Los ejes XYZ están equipados con guías de rodillos para aumentar la rigidez y la precisión. Tornillos esféricos pretensados ​​accionados por servo CA de alta dinámica, que proporcionan altas cualidades de control. Todas las guías del tipo de rodillo Husillo IDD potente El diseño estándar del husillo IDD, fácil de mantener de velocidad máxima de 15.000 rpm,con una potencia de 37 kW genera un par de 244 Nm. El potente husillo utiliza cojinetes de bolas de cerámica de alta precisión. El sistema de enfriamiento del aceite del husillo minimiza de manera efectiva la deformación térmica.
