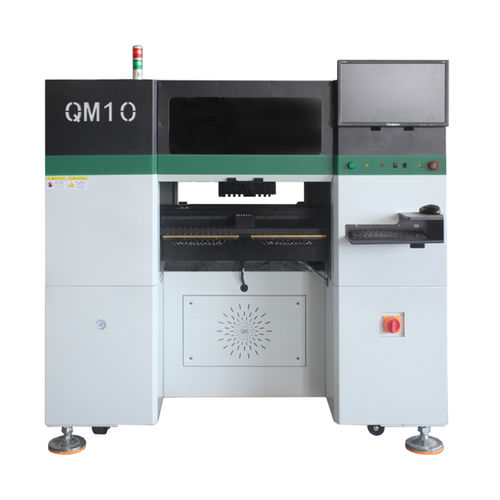

Máquina de inserción SMT QM10

automática

La máquina de recogida y colocación SMT QM10 está diseñada con 10 cabezales y 80 ranuras, con una velocidad de hasta 23.000 componentes por hora (CPH). Se ha actualizado a partir de la serie QM81 y se han incorporado los comentarios de los clientes. La placa de hierro del sustrato dentro de la máquina se actualiza en material de mármol grueso para aumentar la estabilidad. El eje X mejora la estructura para aumentar la suavidad de la operación .y aumentó el número de guías lineales （superior e inferior） El eje Y también se ha incrementado en dos guías lineales en cada lado para mejorar la precisión y la velocidad de aumentar la vida útil de la máquina. Incluso el modelo de servomotor Panasonic, conductor, guía lineal, y el tornillo se han actualizado completamente para hacer frente a la capacidad de trabajo de 10 cabezas . Se han actualizado las funciones del software, como la biblioteca de componentes, la vigilancia visual, las alertas de seguridad, la advertencia de fallos. Puede manejar fácilmente componentes de forma especial, BGA, paquete de 0201 pulgadas. El eje X Y adopta un servomotor Panasonic más grande, sin sacrificar la tasa de CPH con alto troque para lograr una precisión de paso nunca perdida ＜ 0.001mm. nuevas características como 10 cabezas tomar el material al mismo tiempo， El tamaño de los componentes debe ser de 0805 pulgadas y superior, como las perlas de la lámpara LED 3535. (Sugerir el uso del alimentador eléctrico para evitar el problema de suministro de aire insuficiente)
