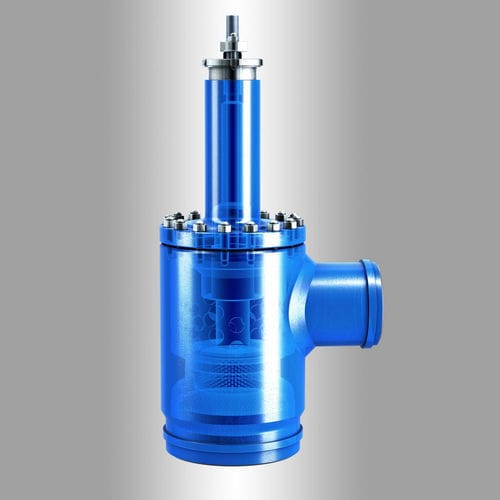

Válvula de tapón Z1A

eléctricade control de caudalpara vapor

La válvula angular presentada funciona en la Central Eléctrica de Pątnów en la instalación de vapor de agua con la temperatura de 310ºC. Para mantener los parámetros de trabajo y cumplir las normas de volumen admisibles, en la válvula se utilizaron dos placas silenciadoras a la salida de la válvula y un tapón perforado. El cuerpo de construcción angular tiene conexiones de soldadura de diámetro nominal a la entrada de DN150 y a la salida de DN250. El obturador alargado permite alejar los componentes sensibles del accionamiento eléctrico y el sellado de grafito del vástago de la válvula de las condiciones desfavorables en la válvula (alta temperatura). La válvula tiene una clase de fuga V elevada según PN-EN 60534-4 y el coeficiente de caudal es de 320 Kvs con características de caudal lineal.
