Acoplamiento flexible QD
de discospara transmisión de potencia mecánicapara transmisión marina

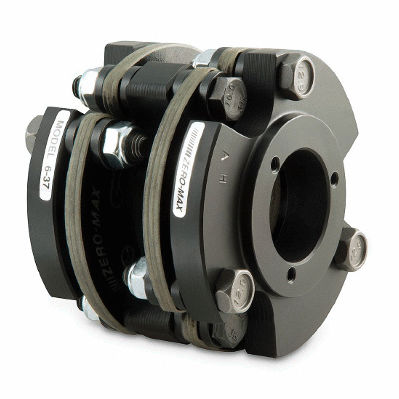

Acoplamiento flexible - QD - ZERO-MAX - de discos / para transmisión de potencia mecánica / para transmisión marina
Acoplamiento flexible - QD - ZERO-MAX - de discos / para transmisión de potencia mecánica / para transmisión marina
Añadir a mis favoritos
Añadir al comparador


Características

Tipo
flexible, de discos
Uso previsto
para transmisión de potencia mecánica, para transmisión marina, de eje, industrial, para bomba, para motor, para máquina herramienta, para servomotor, para máquinas, para máquina de papel, para agitador, para bancos de prueba, para mezclador, para la industria del embalaje, para la industria aeroespacial, para la industria textil, para máquina de impresión, para fardos pesados
Estructura
compacto, doble, ancho, de doble articulación
Rendimiento
sin contragolpe, sin mantenimiento, de alta eficacia, para alta velocidad, con ruido y vibración reducidos, de alto par, para uso intensivo
Otras características
para problemas de alineación, a medida, de compensación
Tipo de fijación
manguito de unión de ejes
Par

Máx.: 1.762,56 Nm
(1.299,99754 ft.lb)

Mín.: 180,77 Nm
(133,32911 ft.lb)

Velocidad de rotación

Máx.: 7.400 rpm
(46.495,57 rad.min-1)

Mín.: 3.300 rpm
(20.734,51 rad.min-1)

Descripción

El acoplamiento de eje flexible de disco compuesto (CD®) de doble flexión con cubos de buje desmontables rápidamente (QD) es ideal para aplicaciones de precisión que requieren más capacidad de desalineación que nuestro diseño de flexión simple. La gran capacidad de desalineación del acoplamiento, la alta rigidez torsional y las especificaciones generales de alto rendimiento hacen de este acoplamiento una buena elección para diversas aplicaciones de control de movimiento. El cubo QD especial utilizado en este acoplamiento para servomotor utiliza un casquillo QD para un montaje fácil y rápido en el eje. Ventajas del Acoplamiento de Disco Compuesto Doble-Flex con Casquillo QD sin Juego Los Acoplamientos de Doble Disco CD con Buje QD, libres de mantenimiento, están disponibles en formatos estándar y a medida, proporcionando una alta capacidad de desalineación y una mayor rigidez torsional. Otras ventajas asociadas a los Acoplamientos de Discos Compuestos de Doble Flexión con Casquillo QD incluyen: Fácil y rápida conexión y desconexión Juego cero Rigidez torsional Funcionamiento suave a altas velocidades Tamaño compacto Acoplamientos CD de doble flexión de desmontaje rápido para aplicaciones de control de movimiento El Acoplamiento CD de Doble Flexión con Buje QD está disponible en muchos modelos y tamaños y se utiliza cuando se requiere una mayor capacidad de desalineación, proporcionando un mayor rendimiento. La baja inercia del Acoplamiento de Doble Flexión CD y el sistema de montaje QD Bushing Hub ayudan a que se adapte perfectamente a muchas aplicaciones de alta precisión. Máquinas de embalaje Sistemas Pick and Place Maquinaria de impresión Máquinas herramienta Sistemas que utilizan servomotores

---

Traducción automática  (ver el original en inglés)
