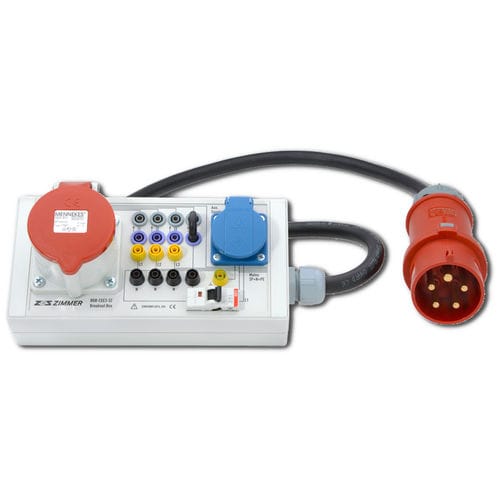

Adaptador eléctrico de prueba BOB-CEE3

CEEde seguridadmonofásico / trifásico

Aplicación La caja de conexiones BOB-CEE3 se utiliza para la medición sencilla y elegante de cargas trifásicas, que se alimentan a través de un enchufe CEE. Con esta caja es posible el acceso metrológico a cada cabezal de un acoplamiento CEE. Las corrientes de fase y las tensiones se pueden tomar y se suministra un dispositivo de medición para determinar los valores efectivos, la potencia, la energía y otras magnitudes eléctricas. En el propio objeto de medición es necesario excepto para la interposición de la caja sin que se intenten alteraciones o reparaciones. Diseño La caja de conexión BOB CEE3 tiene una línea de alimentación de 2 m de longitud con enchufe CEE de 5 polos, así como una caja de conexión CEE de 5 polos integrada en la que se conecta el conector CEE del consumidor. Para la medición de las corrientes en los conductores L1, L2 y L3 y en el conductor neutro N, estos conductores se interrumpen y terminan en conectores estándar de 4 mm. Estas tomas están dispuestas de tal manera que el flujo de corriente se puede restablecer con puentes de cortocircuito estándar de 19 mm, en caso de que no se produzca a través de la trayectoria de corriente de un instrumento de medición. Están disponibles cuatro pares de enchufes para la medición de tensiones L1-N, L2-N, L3-N y N-PE. El cableado de la caja de conexiones está diseñado para una medición correcta de la corriente desde el punto de vista del consumidor. La caja de conexiones también dispone de un enchufe de seguridad de 16 A para la alimentación del contador de energía, de un ordenador portátil o similar. No se mide el consumo de energía auxiliar a través de la toma de corriente alterna para otros equipos. Sin embargo, debe tenerse en cuenta que en los estados de funcionamiento regenerativo el consumo de la alimentación auxiliar es una pérdida de energía adicional.
