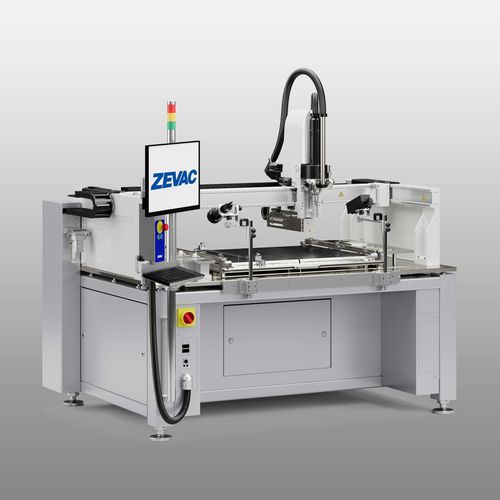

Estación de retrabajo para PCB ONYX 49
de aire calienteautomáticapara SMD

estación de retrabajo para PCB
estación de retrabajo para PCB
Añadir a mis favoritos
Añadir al comparador


Características

Tipo
de aire caliente
Especificaciones
automática
Uso específico
para SMD, para PCB

Descripción

Con la ONXY 49 se pueden procesar placas de circuito impreso muy grandes y pesadas con un alto nivel de facilidad de uso. La robusta construcción y los ejes motorizados totalmente automáticos garantizan la máxima precisión y repetibilidad. - Tamaño de la placa de circuito impreso de hasta 800 mm x 630 mm. - Grosor de la placa de circuito impreso de hasta 10 mm. - Procesamiento de componentes desde 01005 hasta 110 mm x 110 mm. Características principales - Cabezal calefactor de gas caliente multifunción de 2000 W: - Soldadura de componentes. - Extracción de componentes. - Eliminación automática y sin contacto de restos de soldadura. - Todos los ejes están motorizados con control de movimiento de bucle cerrado. - Movimiento manual mediante volantes integrados para un posicionamiento rápido y preciso del cabezal de gas caliente. - Control automático y total del proceso. - Ocho puertos de termopar para el control de la temperatura del proceso. - Manipulación de tableros de gran tamaño para tableros de hasta 800 mm x 630 mm. - Soporte flexible para tableros que facilita la manipulación de tableros de forma irregular sin dispositivos adicionales. - Precalentadores inferiores ajustables con un rendimiento de hasta 12.000 W, incluida la refrigeración integrada de la placa. - 3 sistemas diferentes de refrigeración controlada para observar el perfil de temperatura con la máxima precisión. - Control automático de la fuerza en bucle cerrado del eje Z para los procesos automatizados de pick and place, fluxado y extracción con el fin de proteger las piezas sensibles. - Control de flujo de gas de bucle cerrado de alta precisión de 8 a 80 l/min. - Sistema MFOV para la inspección de alta resolución de componentes de hasta 70 mm x 70 mm (opcional 110 mm x 110 mm) con imágenes de alta resolución. - Limpieza automática del emplazamiento sin contacto para eliminar la soldadura residual con un sistema X / Y / Z motorizado.

---

Catálogos

ONYX 49
ONYX 49
4 Páginas
OVERVIEW
OVERVIEW
4 Páginas
