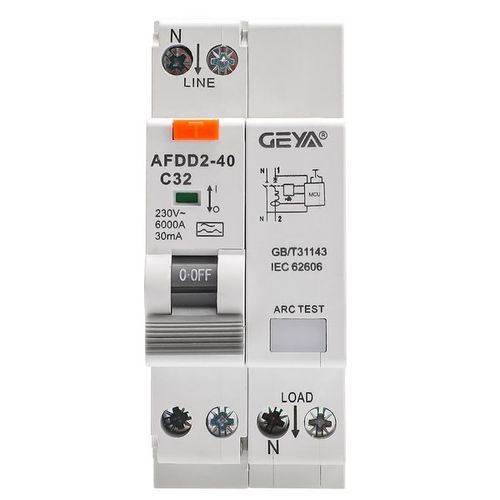

Relé de protección de corriente AFDD2-40

de sobrecarga

El AFDD3-40 incorpora un MCB, un RCD y un módulo de detección de fallos de arco que proporciona protección contra cortocircuitos, sobrecargas, corrientes de fuga y fallos de arco. El transformador de secuencia cero del RCD detecta la corriente de fuga y el módulo de fallo de arco detecta el fallo de arco, lo que permite al producto desconectar eficazmente el circuito protegido en caso de fallo de corriente de fuga o de fallo de arco. APLICACIÓN： AFDD3-40, aplicable a circuitos de CA con corriente nominal de hasta 40A, proporciona protección contra fallo de arco, sobrecarga, cortocircuito y fallo de corriente de fuga ocurridos a circuitos derivados en distribución de alumbrado y sistema de distribución de energía. El módulo de detección de fallos de arco del AFDD3-40 puede detectar e identificar eficazmente los fallos de arco en su circuito protegido con una capa de aislamiento desactivada debido al envejecimiento, daños o alta humedad. El producto dispara y desconecta el circuito al detectar fallos de arco. Condiciones normales de funcionamiento: La temperatura ambiente es de 5℃ o+40℃, la temperatura media diaria más alta es de+35℃. Humedad Relativa: El valor máximo es 50% cuando la temperatura es 40℃ y 90% cuando la temperatura es 20℃. - Tensión nominal (Ue): AC230V - Frecuencia nominal:50HZ±2% - Tensión nominal de aislamiento (Ui): 400V - Tensión nominal de resistencia a impulsos (Uimp):4KV - Corriente nominal(In);6A、10A、16A、20A、25A、32A、40A - Número de polos: 1P+N(N polo desconectable) - Tipo de disparo magnético Tipo B、Tipo C - Capacidad nominal de cortocircuito en servicio(Ics);6KA - Capacidad nominal de cortocircuito(Icn): 6KA - Clase de material de aislamiento III a - Distancia de rejilla(mm):40mm - Sensibilidad nominal: 30mA tipo A, AC
