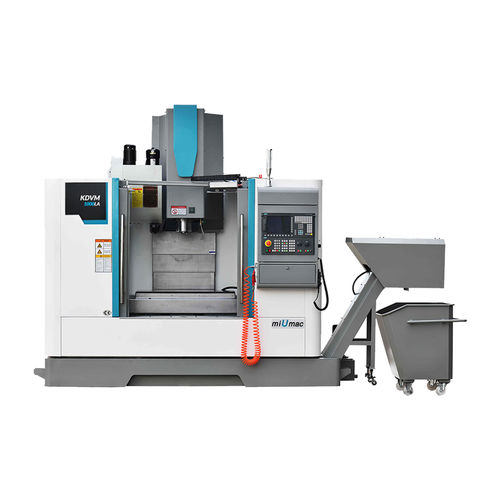

Centro de mecanizado CNC 3 ejes KDVM1000LA

verticalBT 4024 herramientas

Centro de mecanivertical de CNC La fundición está hecha de arena unida a resina, después de un envejecimiento natural y dos veces el proceso de envejecimiento artificial, que garantiza una buena precisión y estabilidad. Ítem - Unidad - KDVM1000LA   Recorrido eje X - mm - 1000 Recorrido eje Y - mm - 520 Recorrido eje Z - mm - 520 Distancia desde el centro del husillo hasta la superficie de la guía de la columna - mm - 550 Distancia desde la nariz del husillo hasta la superficie de la mesa de trabajo - mm - 150-670 Mesa de trabajo -   -   Tamaño de la mesa - mm - 1130×510  Ranura T (ancho x número x espaciado) - mm - 18×5×100 Carga máxima de la mesa -  kg - 800   Cono y diámetro del husillo -   - BT40/Φ150 Velocidad del husillo - rpm - 8000 Potencia del motor del husillo - kW - 11/15   Velocidad de movimiento rápido en ejes X e Y - m/min - 36/36 Velocidad de movimiento rápido en eje Z - m/min - 30 Torque del motor en ejes X/Y/Z - Nm - 20/20/20 Guía lineal de bolas en el eje X - mm - 35 Guía lineal de bolas en ejes Y/Z - mm - 35 Precisión de posicionamiento en ejes X/Y/Z - mm - ≤0.008/0.006/0.006 Precisión de repetición en ejes X/Y/Z - mm - ≤0.005/0.004/0.004   Capacidad del almacén de herramientas - piezas - 24 Diám. máx. de la herramienta (espacio adyacente/espacio adyacente) - mm - Ф78/Ф120 Peso máx. de la herramienta - kg - 8 Longitud máx. de la herramienta - mm - 300 Tiempo de cambio de herramienta (T-T) - Seg. - 2 Otros -   -   Método de descarga del husillo -   -  pneumático Modo de conexión del motor en ejes X/Y/Z -   - tipo directo Dimensiones generales (LxWxH) -   - 3060x2300x2700 (sin transportador de virutas) Peso de la máquina - t - 5.58 Sistema CNC -   - FANUC 0i MF（5）
