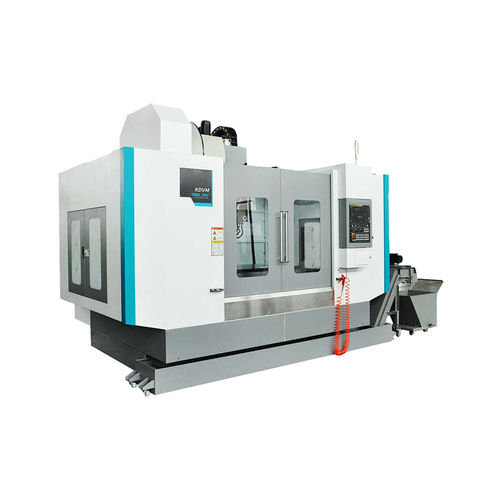

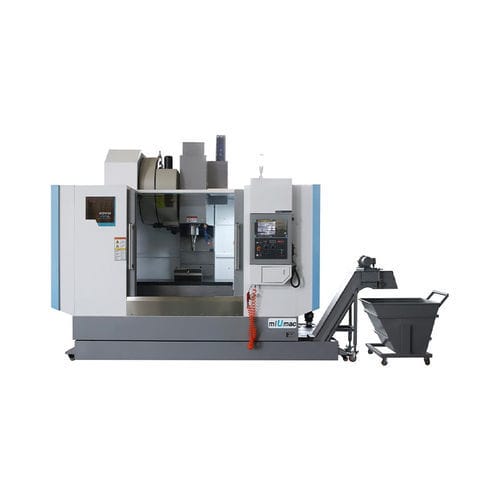

Centro de mecanizado CNC 3 ejes KDVM1580L

verticalBT 5024 herramientas

Centro de mecanivertical de CNC La fundición está hecha de arena unida a resina, después de un envejecimiento natural y dos veces el proceso de envejecimiento artificial, que garantiza una buena precisión y estabilidad. Elemento - Unidad - KDVM1580L   Recorrido del eje X - mm - 1500 Recorrido del eje Y - mm - 800 Recorrido del eje Z - mm - 700 Distancia desde el centro del husillo hasta la superficie de la guía de la columna - mm - 950 Distancia desde la nariz del husillo hasta la superficie de la mesa de trabajo - mm - 180-880   Tamaño de la mesa - mm - 1700×800  Ranura en T (ancho x número x separación) - mm - 22×5×150  Carga máxima de la mesa - kg - 1500   Cono y diámetro del husillo -   - BT50/Φ155 Velocidad del husillo - rpm - 6000 Potencia del motor del husillo - kW - 15/18.5   Velocidad de movimiento rápido de los ejes X/Y/Z - m/min - 20/20/20 Torque del motor de los ejes X/Y/Z - Nm - 27/27/27 Guía lineal de rodillos del eje X - mm - 55 Guía lineal de rodillos del eje Y - mm - 45 Guía lineal de rodillos del eje Z - mm - 55 Precisión de posicionamiento de los ejes X/Y/Z - mm - ≤0.001/0.008/0.008 Precisión de repetición de los ejes X/Y/Z - mm - ≤0.008/0.006/0.006   Capacidad del almacén de herramientas - piezas - 24 Diámetro máximo de la herramienta (espacio adyacente/espacio adyacente) - mm - Ф112/Ф200 Peso máximo de la herramienta - kg - 18 Longitud máxima de la herramienta - mm - 300 Tiempo de cambio de herramienta (T-T) - Seg. - 4   Método de descarga del husillo -   - neumático Modo de conexión del motor de los ejes X/Y/Z -   - tipo directo Dimensiones generales (LxWxH) -   - 3900x3275x3150 (sin transportador de virutas) Peso de la máquina - t - 13 Sistema CNC -   - FANUC 0i MF（5）
