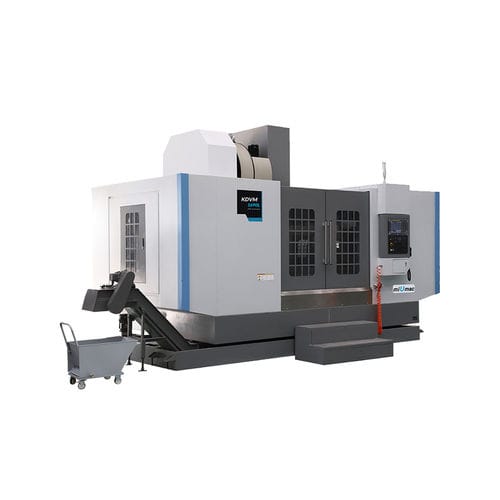

Centro de mecanizado CNC 3 ejes KDVM1690L

verticalBT 5024 herramientas

Centro de mecanivertical de CNC 1. La fundición está hecha de arena unida a resina, después de un envejecimiento natural y dos veces el proceso de envejecimiento artificial, que garantiza una buena precisión y estabilidad. Ítem - Unidad - KDVM1690L Recorrido -   -   Recorrido del eje X - mm - 1600 Recorrido del eje Y - mm - 900 Recorrido del eje Z - mm - 700 Distancia desde el centro del husillo hasta la superficie de la guía de la columna - mm - 1000 Distancia desde la nariz del husillo hasta la superficie de la mesa de trabajo - mm - 150-850 Mesa de trabajo -   -   Tamaño de la mesa - mm - 2000×900  Ranura en T (ancho x número x espacio) - mm - 22×5×165  Carga máxima de la mesa - kg - 1900 Sistema del husillo -   -   Cono y diámetro del husillo -   - BT50/Φ190 Velocidad del husillo - rpm - 6000 Potencia del motor del husillo - kW - 15/18.5 Sistema de alimentación -   -   Velocidad de movimiento rápido de los ejes X/Y/Z - m/min - 20/20/20 Torque del motor de los ejes X/Y/Z - Nm - 36/36/36 Guía lineal de rodillos X - mm - 55 Guía lineal de rodillos Y - mm - 45 Guía lineal de rodillos Z - mm - 55 Precisión de posicionamiento X/Y/Z - mm - ≤0.02/0.01/0.01 Precisión de repetición X/Y/Z - mm - ≤0.012/0.008/0.008 Sistema de cambio de herramientas -   -   Capacidad del almacén de herramientas - piezas - 24 Diámetro máximo de la herramienta (espacio adyacente/adyacente) - mm - Ф112/Ф200 Peso máximo de la herramienta - kg - 18 Longitud máxima de la herramienta - mm - 300 Tiempo de cambio de herramienta (T-T) - Seg. - 4 Otros -   -   Método de descarga del husillo -   - pneumático Modo de conexión del motor de los ejes X/Y/Z -   - tipo directo Dimensiones generales (LxAxH) -   - 4640x3450x3100 (sin transportador de virutas) Peso de la máquina - t - 15.5 Sistema CNC -   - FANUC 0i MF（5）
