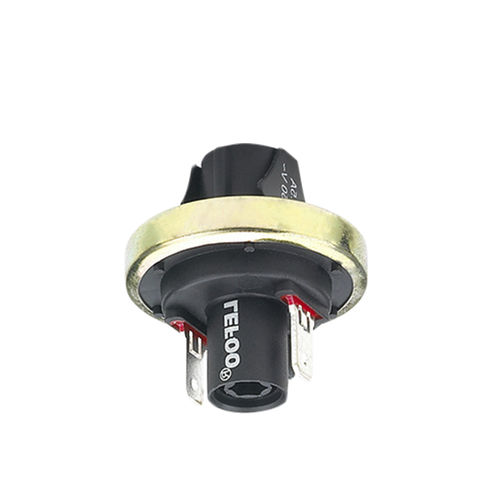

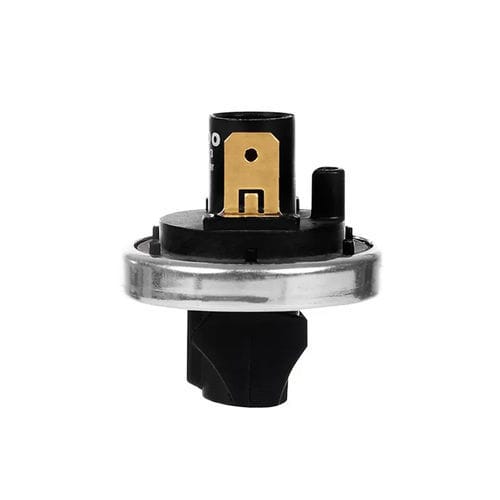

Presostato de membrana LFS-03

diferencialpara gasindustrial

LFS-03 se puede aplicar a la detección de presión positiva o negativa. Se puede utilizar como manómetro o presostato diferencial sin apenas histéresis. Si se requieren 2 puntos de conmutación, se deben emplear 2 presostatos con diferentes calibraciones. El método de fijación de los terminales de las lengüetas al cuerpo del interruptor no permite el sellado absoluto del aire. Por lo tanto, el interruptor no se recomienda para aplicaciones en las que se deba mantener el vacío estático. Sin embargo, hay modelos especiales con resorte de presión adicional que permiten conectar el vacío al lado de entrada de presión bajo pedido. Modelo LFS-03 Función eléctrica 1 contacto NO 1 contacto NC Capacidad del interruptor 1 polo NO: 2.5(0.5) A 250V~1E4 1 A250 V~5E4(max 800 mbar) 20 mA 250 V~5E4(max 800 mbar) 1 Polo NC: 2.5(0.5) A 250V~1E4 0.5 A250 V~5E4(max 800 mbar) 20 mA 250 V~5E4 Temperatura Ambiente: -10 a +85℃ Conexiones eléctricas Bornes con lengüeta 6,4 x 0,8 mm Terminales de lengüeta 4,8 x 0,8 mm (sólo 1 polo NO) Rango de presión Presión: De +15 a +2500 mbar Tolerancia: +/- 10% NO; +/- 15% NC Vacío: -600 a -15 mbar Tolerancia: +/- 15% Conexiones de la línea de muestra Presión y vacío: Entrada 4,0 ó 5,5 mm (hasta 500 mbar) Entrada roscada M10 x1 mmo 1/4 de gas Histéresis de conmutación Casi sin histéresis Presión máxima de trabajo 3000 mbar Mediano Sólo gases no peligrosos Métodos de fijación Clips de plástico (versión sólo con entrada) Materiales Parte inferior del cuerpo: PA 66 Parte superior del cuerpo: PA 66 Tornillo de ajuste: PA 66 Contactar con las piezas de transporte: Latón bañado en plata (chapado en oro bajo pedido) Membrana: Nitrilo, EPDM, (Silicona, Perbunan a petición) según aplicación
