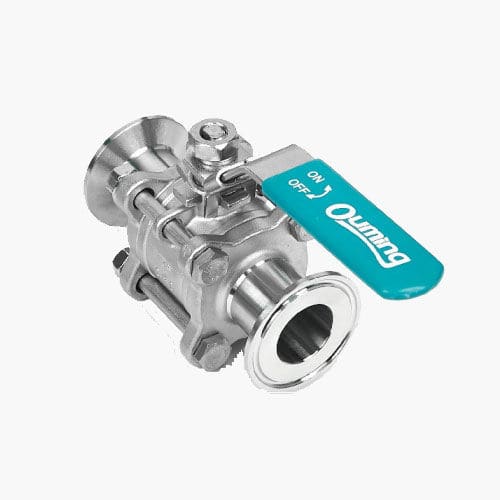

La tapa de la bola puede conectarse con el vástago de la válvula para formar una estructura de núcleo de bola de 90 grados. Se utiliza principalmente para el interruptor de la tubería, corte de emergencia, y el núcleo de bola en forma de V de apertura también puede ser diseñado para lograr la función de regulación de flujo.
Normas de diseño:
ANSI B16.34,API608.
Espesor de pared estándar:
ANSI B16.34,EN12516-3.
Estándar de rosca:
ANSI B1.20.1;BS21;DIN 2999/259;ISO 228/1; ISO7/1;JIS B0203.
Norma de soldadura por encastre:
ASME B16.11.
Norma de extremos para soldadura a tope:
ASME B16.25/ISO1127/EN12627.
Norma de extremo de brida:
ASME B16.5 CLASE 150/300; EN1092-1; HG20592 GB/T9113; PN10-PN40; JIS B2238 10K/20K.
Norma de ensayo:
API 598; EN 12266.
Datos técnicos
Material del cuerpo
Acero al carbono, acero inoxidable, acero de aleación, acero dúplex, etc.
NACE MR-01-75/NACE MR-01-03 Requisitos especiales
Cara a cara
ANSIB16.10;DIN3202 F1,F4/F5;GB/T12221;JISB2002
Inspección visual
MSS SP-25
Inspección de materiales
Prueba PMI---Análisis químico
UT---Prueba ultrasónica
RT---Prueba radiográfica
MT - Prueba magnética
NDT Prueba no destructiva
Inspección dimensional
Según planos
Inspección y ensayo de válvulas
EN12266,API598,ETC
---
