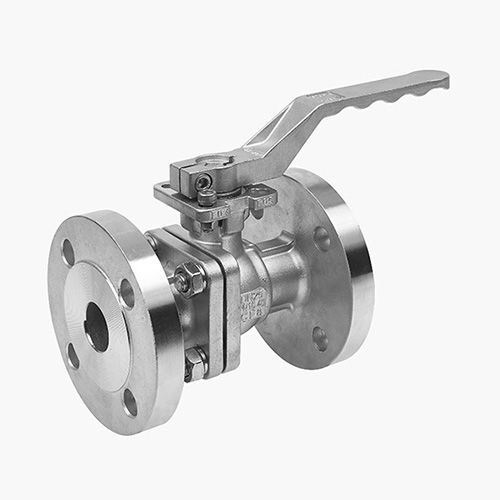

Válvula de bola

de palancade regulacióncon brida

La estructura de la válvula de bola tipo placa de presión: se compone de cuerpo de válvula, tapa de válvula y núcleo de bola. El núcleo de bola está conectado por el vástago de la válvula, y el eje se puede girar 90 grados para realizar la función de apertura y cierre. Se utiliza principalmente para el interruptor de tuberías, corte de emergencia, y el núcleo de bola de apertura en forma de V también puede ser diseñado para lograr la función de regulación de flujo. Normas de diseño: GB/T12237;DIN3357;EN12516-1;ASME B16.34;API608 Espesor de pared estándar: ANSI B16.34,EN12516-1 Norma de extremos de brida: GB/T9113;HG20592;DIN1092;ASME B16.5;JIS B2238 Norma de prueba: GB/T 26480;DIN3230;API 598;EN 12266 Diseño ANSI B16.34,API6D,BS5351,DIN3337 Material del cuerpo Acero al carbono, acero inoxidable, acero de aleación, acero dúplex, etc. NACE MR-01-75/NACE MR-01-03 Requisitos especiales Cara a cara ANSIB16.10;DIN3202 F1,F4/F5;GB/T12221;JISB2002 Extremos embridados RF, FF, RTJ ASME B16.5 CLASE 150/300;EN1092-1;HG20592 GB/T9113 PN10-PN40;JIS B2238 10K/20K Extremos BW para soldar a tope ASME B16.25,ISO1127/EN12627 Extremos SW soldados por encastre ANSI B1.20.1;BS21;DIN2999/259;ISO228/1;ISO7/1;JIS B0203 Construcción Cuerpo de tres piezas, cuerpo de dos piezas, cuerpo de una pieza Puerto Paso total, paso reducido, dos vías, tres vías, puerto múltiple Tipo de bola Bola flotante, bola fija, válvula de bola en forma de V, válvula de bola de 3 vías Vástago Vástago antiexplosión Sellado del asiento Asiento del cuerpo integral, asiento soldado y superpuesto Funcionamiento de la válvula Actuadores de engranajes,neumáticos,hidráulicos,eléctricos. By passes,dispositivos de bloqueo,vástago extendido,etc Seguridad contra incendios API 607 4ª edición, BS5351 Otros diseños Diseño antiestático, diseño automático de alivio de presión, diseño de inyección de grasa de emergencia, válvula de drenaje, diseño anticorrosión, diseño antiazufre, etc
