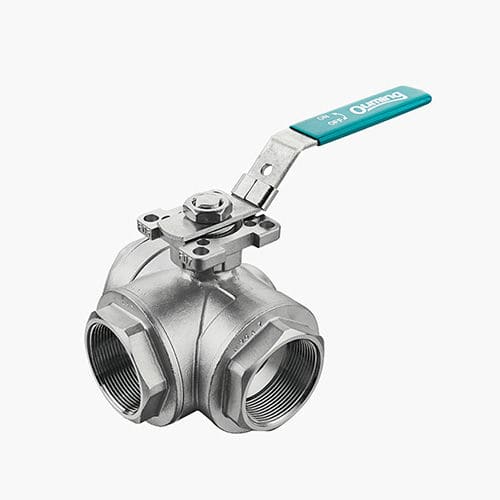

Válvula de bola

de palancade regulaciónroscada

La estructura de la válvula direccional se compone de 1 cuerpo de válvula, 1 soporte de plataforma y 4 tapas laterales de válvula combinadas con núcleo de bola fijo. El núcleo de bola está conectado por la varilla de la válvula, y el eje se puede girar 90 grados para realizar la función de apertura y cierre. Se utiliza principalmente para el cambio de tuberías, derivación de tuberías, y también puede diseñar la apertura en forma de X del núcleo de bola para lograr la función de inversión del medio. Normas de diseño: ANSI B16.34,API608. Espesor de la pared estándar: ANSI B16.34,EN12516-3. Estándar de rosca: ANSI B1.20.1;BS21;DIN 2999/259;ISO 228/1; ISO7/1;JIS B0203. Norma de ensayo: API 598; EN 12266. Diseño ANSI B16.34,API6D,BS5351,DIN3337 Material del cuerpo Acero al carbono, acero inoxidable, acero de aleación, acero dúplex, etc. NACE MR-01-75/NACE MR-01-03 Requisitos especiales Cara a cara ANSIB16.10;DIN3202 F1,F4/F5;GB/T12221;JISB2002 Extremos embridados RF, FF, RTJ ASME B16.5 CLASE 150/300;EN1092-1;HG20592 GB/T9113 PN10-PN40;JIS B2238 10K/20K Extremos BW para soldar a tope ASME B16.25,ISO1127/EN12627 Extremos SW soldados por encastre ANSI B1.20.1;BS21;DIN2999/259;ISO228/1;ISO7/1;JIS B0203 Construcción Cuerpo de tres piezas, Cuerpo de dos piezas, Cuerpo de una pieza Puerto Paso total, paso reducido, dos vías, tres vías, puerto múltiple Tipo de bola Bola flotante, bola fija, válvula de bola en forma de V, válvula de bola de 3 vías Vástago Vástago antiexplosión Sellado del asiento Asiento del cuerpo integral, asiento soldado y superpuesto Funcionamiento de la válvula Actuadores de engranajes,neumáticos,hidráulicos,eléctricos. By passes,dispositivos de bloqueo,vástago extendido,etc Seguridad contra incendios API 607 4ª edición, BS5351 Otros diseños Diseño antiestático, diseño de alivio de presión automático, diseño de inyección de grasa de emergencia, válvula de drenaje, diseño anticorrosión, diseño antiazufre, etc
